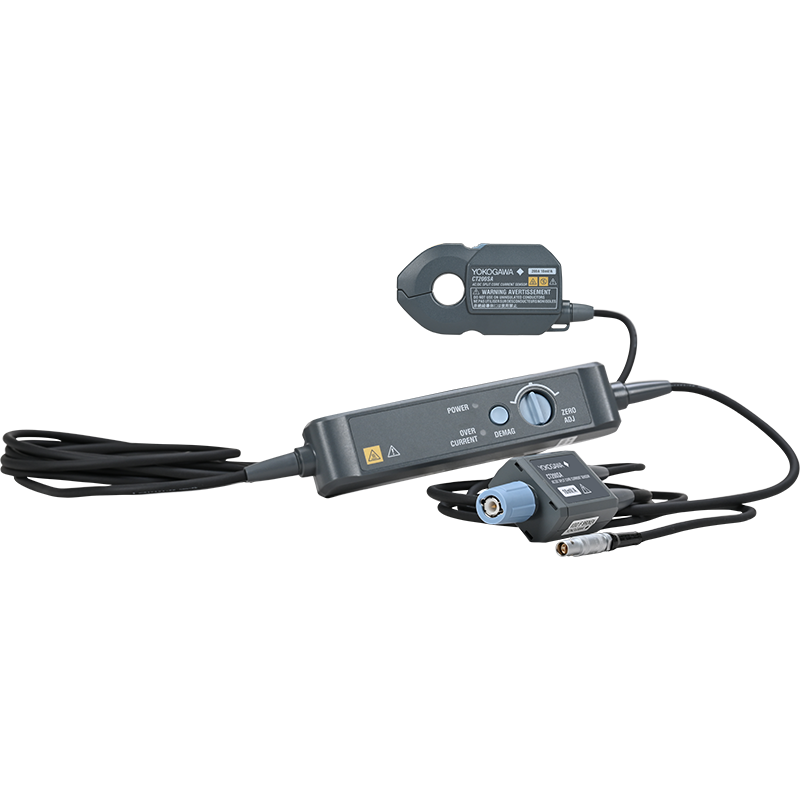

CT200SA
CT500SA
CT1000S

YOKOGAWA CTS Serie AC/DC Spit-Core Stromsensor

CTS Serie

AC/DC Spit-Core Stromsensor

Der AC/DC-Split-Core-Stromsensor ist für die Messung großer Gleich- und Wechselströme in Anwendungen wie Elektrofahrzeugen, erneuerbaren Energiesystemen, Wechselrichtern und Motoren konzipiert. Er erleichtert Hochstrommessungen, indem er um vorhandene Stromanschlüsse geklemmt wird. Mit seinem Spannungsausgang ist dieser Sensor mit Leistungsanalysatoren (YOKOGAWA WT Serie und YOKOGAWA PX8000) und Wellenformmessgeräten (ScopeCorders (z.B. YOKOGAWA DL950 und YOKOGAWA DLM Serie) kompatibel und ist somit ein vielseitiges Werkzeug für verschiedene Hochstrommessungen.

  • Betriebstemperatur: -40 °C bis 85 °C (main unit), 5 °C bis 40 °C (sub unit), 5 °C bis 40 °C (IV unit)
  • Betriebsfeuchtigkeit: 20% bis 80% RH below (no condensation)
  • Versorgungsspannung: ±12 V
  • Anschlusstyp: BNC
  • Nennstrom: 200 A rms
  • Genauigkeit (50/60 Hz): ± (0,09% vom Messwert + 0,01% vom Skalenendwert)*, ± (0,1% vom Messwert + 0,01% vom Skalenendwert)
  • Bandbreite (- 3 dB): DC bis 1 MHz
  • Abmessungen: 110 x 62 x 25 mm (main unit), 177,5 x 33 x 41 mm (sub unit), 60 x 24 x 40 mm (IV unit)
  • Messbare Leiter: Φ 20 mm
  • Maximaler Versorgungsstrom: ±0,7 A (maximium)
  • Ausgangsspannung: 10 mV/A

*main unit: 23 °C ± 5 °C, sub-unit: 23 °C ± 5 °C, IV unit: 23 °C ± 5 °C

  • Nennstrom: 500 A rms
  • Genauigkeit (50/60 Hz): ± (0,09% vom Messwert + 0,01% vom Skalenendwert)*, ± (0,1% vom Messwert + 0,01% vom Skalenendwert)
  • Bandbreite (- 3 dB): DC bis 500 kHz
  • Abmessungen: 110 x 62 x 25 mm (main unit), 177,5 x 33 x 41 mm (sub unit), 60 x 24 x 40 mm (IV unit)
  • Messbare Leiter: Φ 20 mm
  • Maximaler Versorgungsstrom: ±0,8 A (maximium)
  • Ausgangsspannung: 4 mV/A

*main unit: 23 °C ± 5 °C, sub-unit: 23 °C ± 5 °C, IV unit: 23 °C ± 5 °C

  • Nennstrom: 1000 A rms
  • Genauigkeit (50/60 Hz): ± (0,02% vom Messwert + 0,01% vom Skalenendwert)
  • Bandbreite (- 3 dB): DC bis 300 kHz
  • Abmessungen: 190 x 153 x 52 mm (main unit), 177,5 x 33 x 41 mm (sub unit), 60 x 24 x 40 mm (IV unit)
  • Messbare Leiter: Φ 50 mm
  • Maximaler Versorgungsstrom: ±0,8 A (maximium)
  • Ausgangsspannung: 2 mV/A
