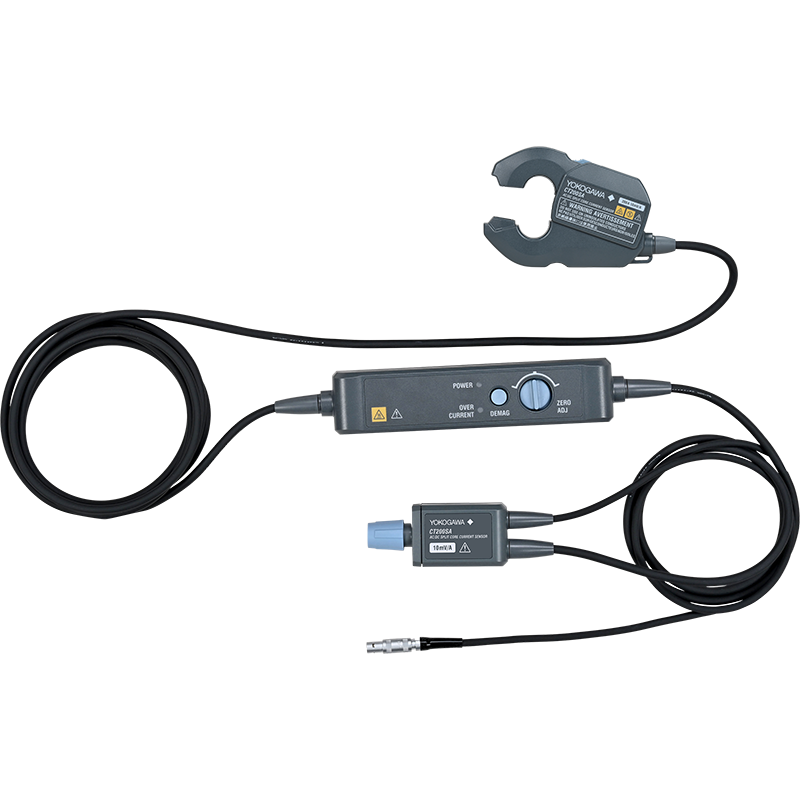

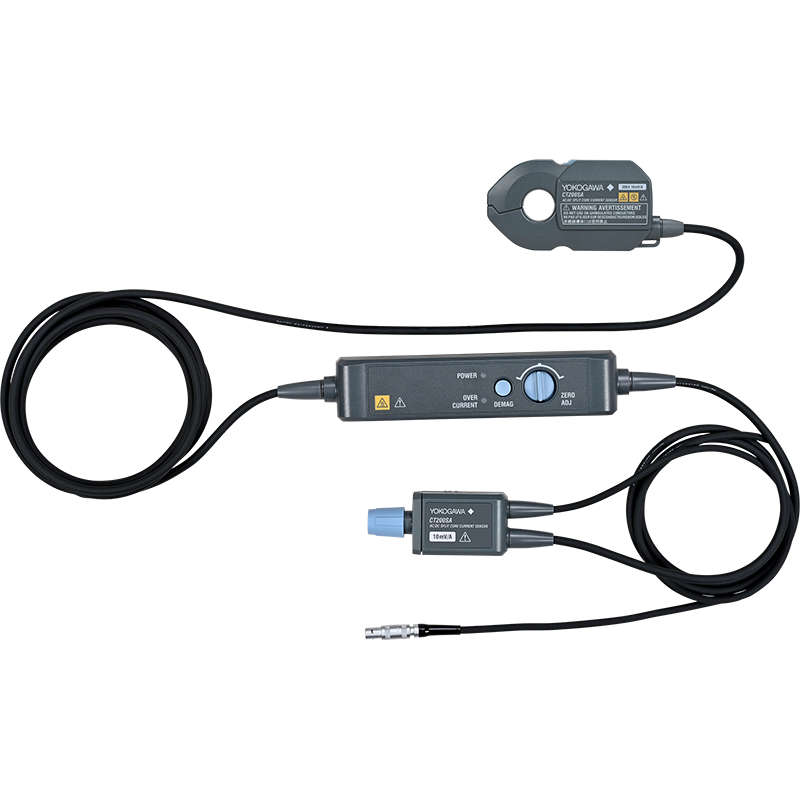

YOKOGAWA CT200SA AC/DC Spit-Core Stromsensor

CT200SA

AC/DC Spit-Core Stromsensor

Der AC/DC-Split-Core-Stromsensor ist für die Messung großer Gleich- und Wechselströme in Anwendungen wie Elektrofahrzeugen, erneuerbaren Energiesystemen, Wechselrichtern und Motoren konzipiert. Er erleichtert Hochstrommessungen, indem er um vorhandene Stromanschlüsse geklemmt wird. Mit seinem Spannungsausgang ist dieser Sensor mit Leistungsanalysatoren (YOKOGAWA WT Serie und YOKOGAWA PX8000) und Wellenformmessgeräten (ScopeCorders (z.B. YOKOGAWA DL950 und YOKOGAWA DLM Serie) kompatibel und ist somit ein vielseitiges Werkzeug für verschiedene Hochstrommessungen.
Stellen Sie eine Frage
Technische Daten
Nennstrom 200 A rms
Genauigkeit (50/60 Hz) ± (0,09% vom Messwert + 0,01% vom Skalenendwert)*, ± (0,1% vom Messwert + 0,01% vom Skalenendwert)
Bandbreite (-3 dB) DC bis 1 MHz
Betriebstemperatur -40 °C bis 85 °C (main unit), 5 °C bis 40 °C (sub unit), 5 °C bis 40 °C (IV unit)
Betriebsfeuchtigkeit 20% bis 80% RH below (no condensation)
Abmessungen 110 x 62 x 25 mm (main unit), 177,5 x 33 x 41 mm (sub unit), 60 x 24 x 40 mm (IV unit)
Messbare Leiter Φ 20 mm
Versorgungsspannung ±12 V
Maximaler Versorgungsstrom ±0,7 A (maximium)
Ausgangsspannung
 10 mV/A
Anschlusstyp BNC
