AMTI UDW3 Kompakter tauchfähiger IP68 Kraft Drehmoment Sensor (445-4450 N)

UDW3

Kompakter tauchfähiger IP68 Kraft Drehmoment Sensor (445-4450 N)

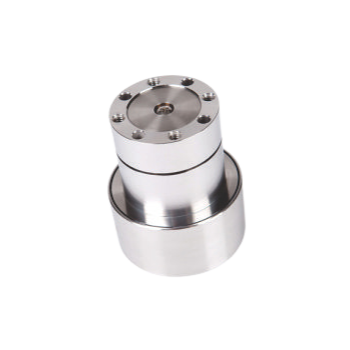

Der AMTI UDW3 ist ein wasserdichter Sechs-Komponenten-Sensor, der für genaue Kraftmessungen unter Wasser entwickelt wurde. Dieser Sensor besteht aus wärmebehandeltem Edelstahl und verfügt über einen Endanschluss sowie Befestigungsflächen mit Gewindebohrungen für eine einfache Montage.
  • Nennkraft (Fz): 445 N (100 lb)

  • Nennkraft (Fx, Fy): 225 N
  • Nennmoment (Mx, My): 11 Nm
  • Nennmoment (Mz): 5,6 Nm
  • Empfindlichkeit (Fx, Fy): 5,4 µV/V-N
  • Empfindlichkeit (Fz): 1,35 µV/V-N
  • Empfindlichkeit (Mx, My): 266 µV/V-N
  • Empfindlichkeit (Mz): 212 µV/V-N
  • Niedrigste Eigenfrequenz: 300 Hz
  • Nennkraft (Fz): 1115 N (250 lb)

  • Nennkraft (Fx, Fy): 555 N
  • Nennmoment (Mx, My): 28 Nm
  • Nennmoment (Mz): 14 Nm
  • Empfindlichkeit (Fx, Fy): 2,70 µV/V-N
  • Empfindlichkeit (Fz): 0,67 µV/V-N
  • Empfindlichkeit (Mx, My): 137 µV/V-N
  • Empfindlichkeit (Mz): 106 µV/V-N
  • Niedrigste Eigenfrequenz: 500 Hz
  • Nennkraft (Fz): 2225 N (500 lb)

  • Nennkraft (Fx, Fy): 1115 N
  • Nennmoment (Mx, My): 56 Nm
  • Nennmoment (Mz): 28 Nm
  • Empfindlichkeit (Fx, Fy): 1,35 µV/V-N
  • Empfindlichkeit (Fz): 0,34 µV/V-N
  • Empfindlichkeit (Mx, My): 71 µV/V-N
  • Empfindlichkeit (Mz): 53 µV/V-N
  • Niedrigste Eigenfrequenz: 700 Hz
  • Nennkraft (Fz): 4450 N (1000 lb)

  • Nennkraft (Fx, Fy): 2225 N
  • Nennmoment (Mx, My): 110 Nm
  • Nennmoment (Mz): 56 Nm
  • Empfindlichkeit (Fx, Fy): 0,67 µV/V-N
  • Empfindlichkeit (Fz): 0,17 µV/V-N
  • Empfindlichkeit (Mx, My): 35 µV/V-N
  • Empfindlichkeit (Mz): 27 µV/V-N
  • Niedrigste Eigenfrequenz: 1000 Hz
Stellen Sie eine Frage
Produktbeschreibung

Der AMTI UDW3 ist ölgefüllt und verfügt über eine Druckausgleichsblase, die den inneren und äußeren Druck auf das Gerät ausgleicht. Die Blase dehnt sich bei steigendem Druck aus und zieht sich bei sinkendem Druck zusammen, sodass über das Dehnungselement hinweg kein Druckunterschied entsteht. Dies ermöglicht genaue Kraft- und Momentmessungen, selbst wenn der Sensor in die Tiefe getaucht wird. Der AMTI UDW3 ist für das Eintauchen in Süßwasser bis zu einer Tiefe von 70 m für eine Dauer von einer Woche ausgelegt.

Technische Daten
Abmessungen 76 x 76 mm
Temperaturbereich -18 °C bis 50 °C
Material Edelstahl
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 6 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht n/a
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung 10 V max.
IP-Schutzart IP68 (70 m)
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung

Downloads

Alle Downloads

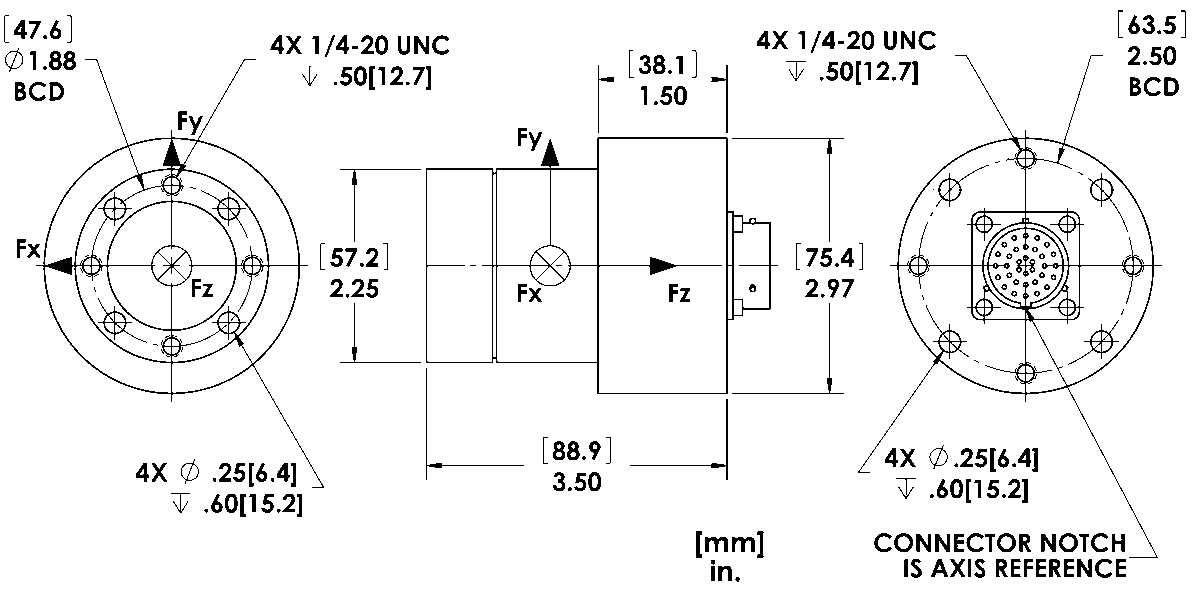

Zeichnung - UDW3
