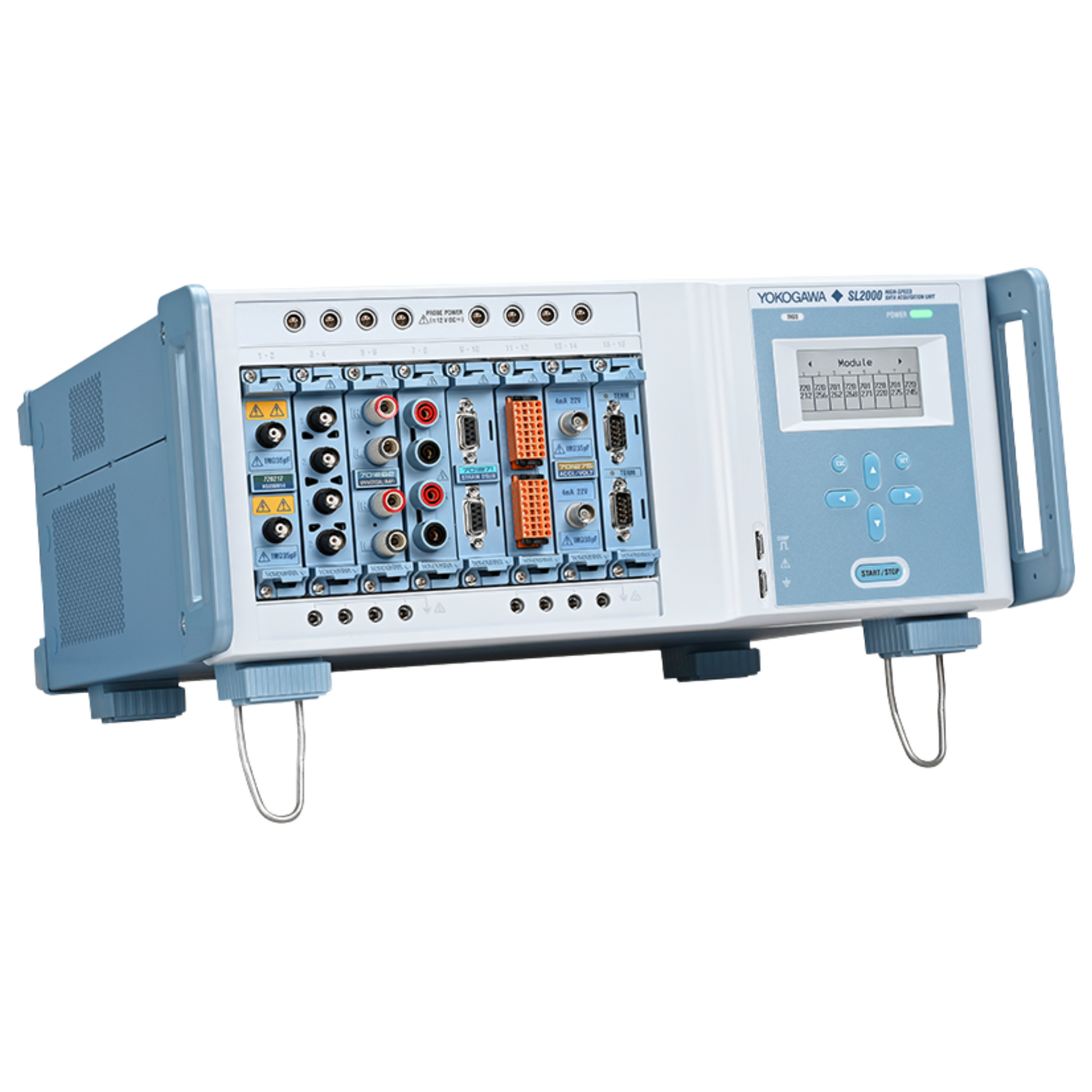

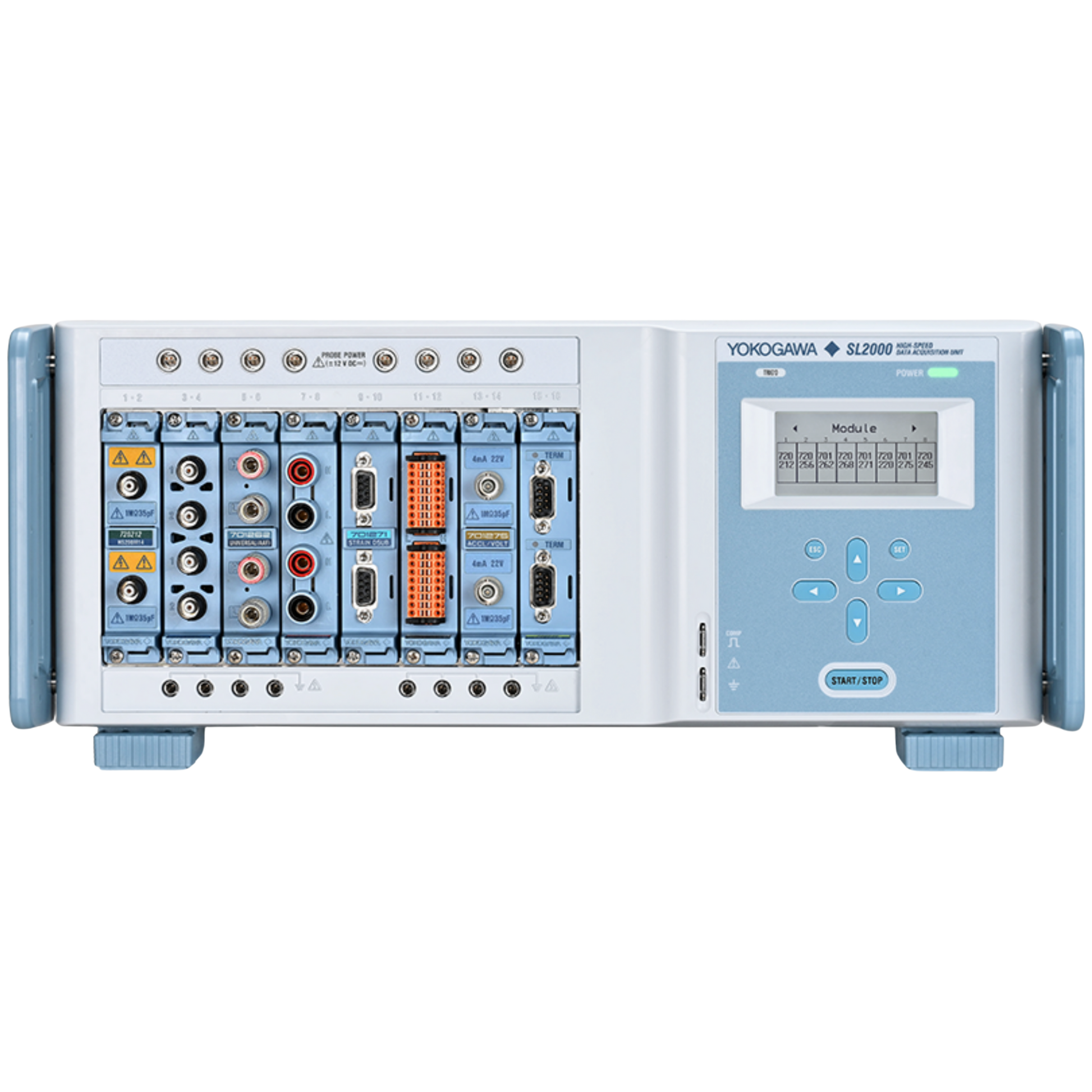

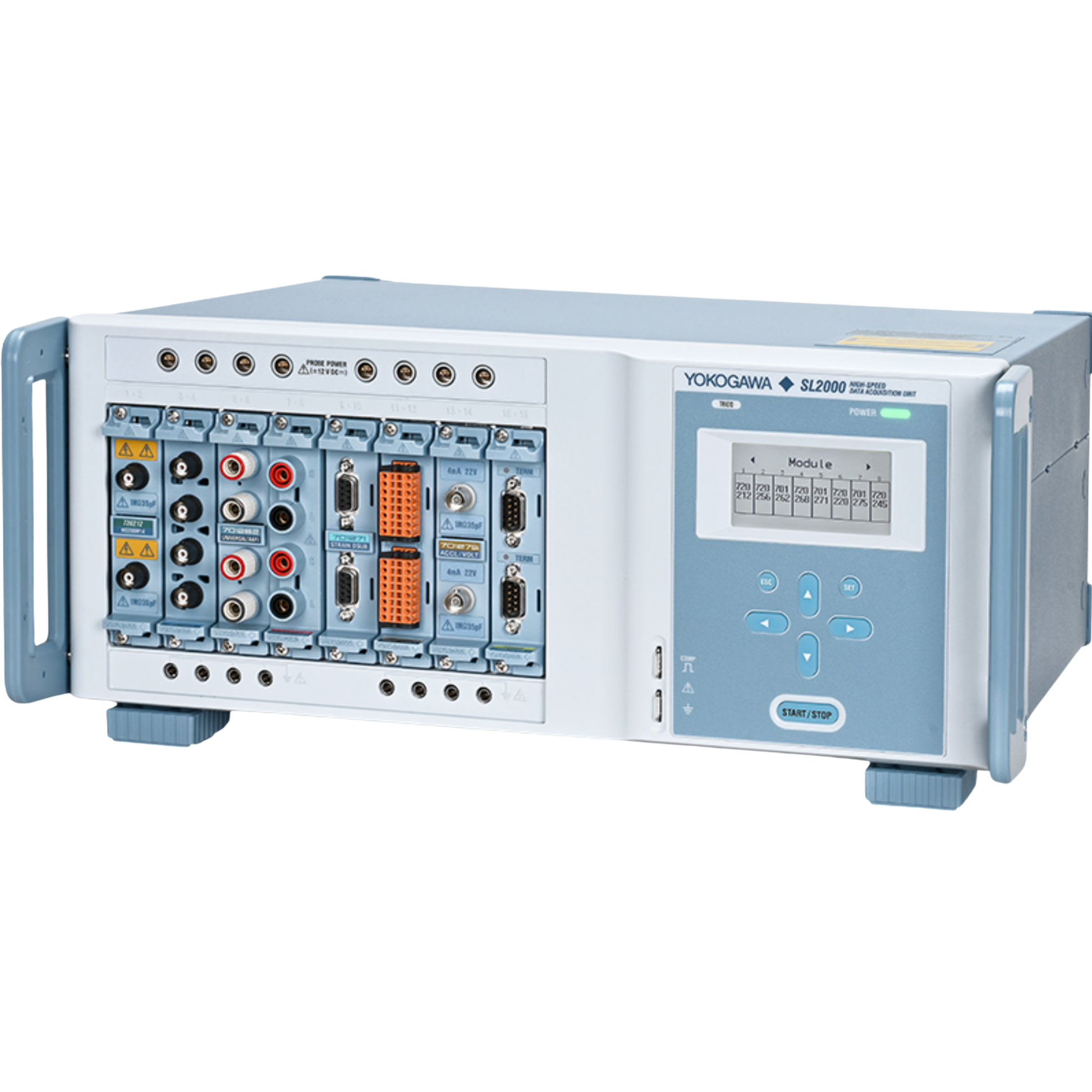

YOKOGAWA SL2000 Schnelles Datenerfassungssystem

SL2000

Schnelles Datenerfassungssystem

Der YOKOGAWA SL2000 erfasst und analysiert eine Vielzahl elektrischer Signale, physikalischer Sensordaten sowie serieller Busdaten. Durch die Kombination aus hoher Abtastrate und langer Aufzeichnungsdauer bietet er eine präzise und umfassende Sicht auf Datenverläufe – ideal zur Überwachung und Trendanalyse über längere Zeiträume hinweg.

Zu den SL2000 Modulen.
Stellen Sie eine Frage
Produktbeschreibung

Echtzeitberechnungen



Der SL2000 bietet eine einzigartige Auswahl an Echtzeit-Mathematikfunktionen für anspruchsvolle Messaufgaben. Diese ermöglichen eine sofortige Verarbeitung und Analyse der Messdaten – ohne aufwändige Nachbearbeitung. Dadurch sparen Sie wertvolle Zeit bei der Auswertung. Zusätzlich können komplexe Berechnungen direkt während der Messung durchgeführt werden, etwa für:

  • Echtzeitmathematik
  • Leistungsberechnungen
  • Motorenanalyse inkl. Clarke- und Park-Transformationen

Anwendungsorientiertes Menü



Der SL2000 vereinfacht die Messkonfiguration durch ein anwenderfreundliches Menü. Mit einem einzigen Tastendruck starten Sie die gewünschte Anwendung. Ein Assistent führt Sie Schritt für Schritt durch die Einrichtung. Häufig genutzte Anwendungen sind beispielsweise:

  • Langzeit-Datenerfassung
  • Netzüberwachung
  • Motor- und Wechselrichtertests
  • Analyse physikalischer Phänomene

Technische Daten

  • Bis zu 32 analoge oder 128 digitale Kanäle

  • Messung von bis zu 50 Tagen oder kontinuierliches Streaming zum PC

  • Hochgeschwindigkeits-Abtastrate von bis zu 200 MS/s

  • 12-, 14- oder 16-Bit Wellenformauflösung

  • Bis zu 8 Gpunkte Erfassungsspeicher

  • Erweiterte Echtzeitberechnungen

SL2000 Bild Text-1

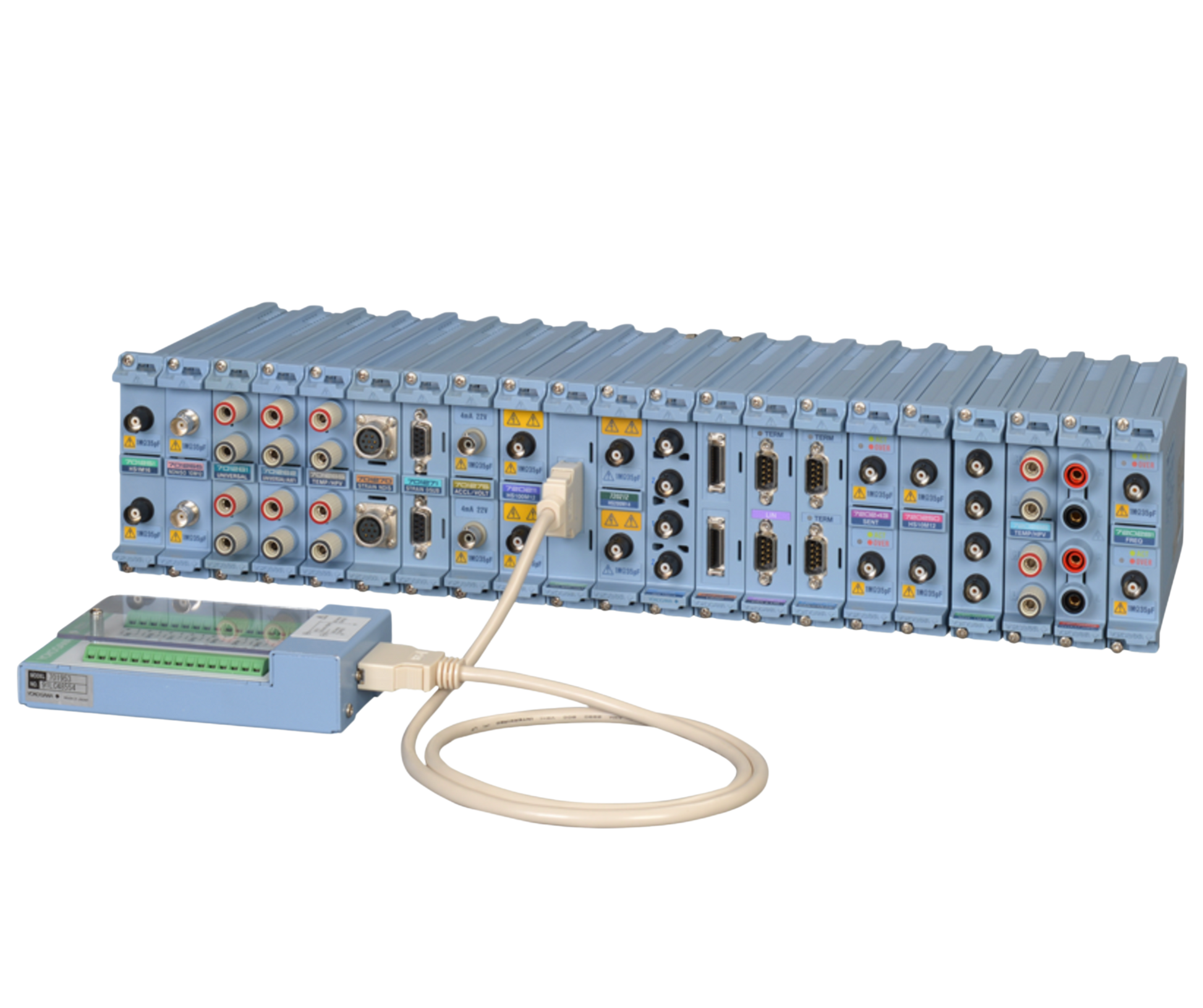

Modulare Eingangskanäle mit integrierter Signalaufbereitung

Wählen Sie aus 20 verschiedenen Eingangsmodule, um den YOKOGAWA SL2000 flexibel mit bis zu 128 Kanälen zu konfigurieren. So erhalten Sie tiefgreifende Einblicke in unterschiedlichste Anwendungen – durch präzise Synchronisation und Messung verschiedenster elektrischer und physikalischer Signale.

Unterstützte Signalarten:

  • Spannungs- und Stromsignale (mit Isolation bis zu 1000 V)
  • Mechanische Sensoren / Ausgänge
  • Temperatur-, Vibrations-, Beschleunigungs-, Dehnungs- und Frequenzsignale
  • Logiksignale & Fahrzeug-Bussysteme (CAN / CAN FD / LIN / SENT)




SL2000 Bild Text-2

Präzise Messung schnell schaltender Signale

Das Gehäuse der Eingangsmodule verfügt über eine doppelte Abschirmung – sowohl für den einzelnen Eingangskanal als auch zusätzlich für das gesamte Modulgehäuse. Diese Bauweise gewährleistet eine außergewöhnlich hohe Störsicherheit und geringe Kanalinterferenzen – selbst unter extremen Bedingungen.

200 MS/s, 14-Bit Isolationsmodul (720212)

  • 2 Kanäle
  • Optisch isolierte Eingänge bis 1000 V
  • Bis zu 20 Sekunden kontinuierliche Messung

10 MS/s, 16-Bit Isolationsmodul (720256)

  • 4 Kanäle
  • Isolierte Eingänge bis 600 V
  • Ermöglicht bis zu 32 analoge Kanäle im SL2000
SL2000 Bild Text-3

Speicher- und Synchronisationsoptionen

8 Gpoints Erfassungsspeicher (/M2)

  • Bis zu 200 MS/s bei 16 Kanälen

High-Speed PC-Streaming (/C60)

  • Über 10 Gbps Ethernet (optisch)
  • Bis zu 20 MS/s bei 8 Kanälen
  • Bis zu 10 MS/s bei 16 Kanälen

Standard-PC-Streaming

  • Bis zu 2 MS/s bei 1 Kanal
  • Bis zu 200 kS/s bei 16 Kanälen

Interne SSD-Festplatte (512 GB /ST1)

  • Bis zu 2 MS/s bei 1 Kanal
  • Bis zu 200 kS/s bei 16 Kanälen

Flash-Erfassung (160 GB)

  • Bis zu 20 MS/s bei 8 Kanälen
  • Bis zu 10 MS/s bei 16 Kanälen
