MC6

AMTI MC6 - Allzweck Kraftsensor mit quadratischer Basis (4,45-17,8 kN)

MC6

Allzweck Kraftsensor mit quadratischer Basis (4,45-17,8 kN)

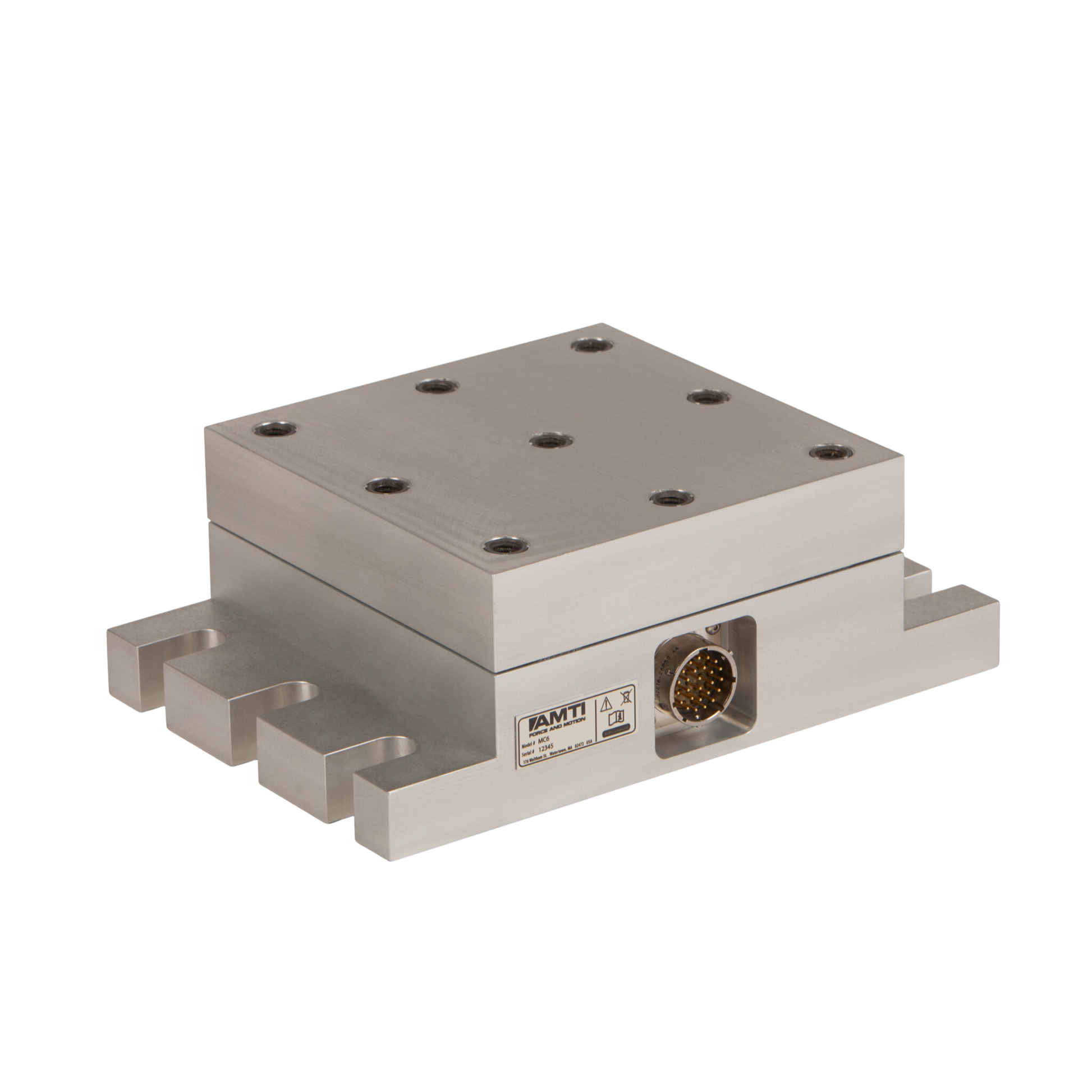

Der AMTI MC6 ist ein Sensor mit quadratischer Oberseite, der für langfristige Stabilität und zuverlässige Leistung ausgelegt ist. Mit bis zu sechs Ausgangskanälen verhindert der AMTI MC6 eine übermäßige Nullpunktverschiebung und weist bei der Montage maximale Steifigkeit auf. Die Oberseite ist mit Gewindeeinsätzen ausgestattet, und die Flanschbasis ermöglicht die Montage in T-Nuten.
  • Nennkraft (Fz): 4,45 kN (1000 lb)

  • Nennkraft (Fx, Fy): 2,25 kN
  • Nennmoment (Mx, My): 340 Nm
  • Nennmoment (Mz): 170 Nm
  • Empfindlichkeit (Fx, Fy): 0,64 µV/V-N
  • Empfindlichkeit (Fz): 0,165 µV/V-N
  • Empfindlichkeit (Mx, My): 6,0 µV/V-N
  • Empfindlichkeit (Mz): 14,7 µV/V-N
  • Niedrigste Eigenfrequenz: 550 Hz

  • Nennkraft (Fz): 8,9 kN (2000 lb)

  • Nennkraft (Fx, Fy): 4,45 kN
  • Nennmoment (Mx, My): 680 Nm
  • Nennmoment (Mz): 340 Nm
  • Empfindlichkeit (Fx, Fy): 0,32 µV/V-N
  • Empfindlichkeit (Fz): 0,083 µV/V-N
  • Empfindlichkeit (Mx, My): 3,0 µV/V-N
  • Empfindlichkeit (Mz): 7,35 µV/V-N
  • Niedrigste Eigenfrequenz: 800 Hz
  • Nennkraft (Fz): 17,8 kN (4000 lb)

  • Nennkraft (Fx, Fy): 8,9 kN
  • Nennmoment (Mx, My): 1360 Nm
  • Nennmoment (Mz): 680 Nm
  • Empfindlichkeit (Fx, Fy): 0,16 µV/V-N
  • Empfindlichkeit (Fz): 0,041 µV/V-N
  • Empfindlichkeit (Mx, My): 1,5 µV/V-N
  • Empfindlichkeit (Mz): 3,675 µV/V-N
  • Niedrigste Eigenfrequenz: 1000 Hz
Stellen Sie eine Frage
Produktbeschreibung

Der AMTI MC6 wurde für harte und umfangreiche Tests entwickelt und besteht aus einer 7075-T6-Aluminiumlegierung. Er verfügt über spezielle Dichtungen, die eine Verunreinigung durch Wasser und Öl verhindern. Elastomere O-Ring-Dichtungen schützen die internen Dehnungsmessstreifen und die Verkabelung, und das eloxierte Äußere ist korrosionsbeständig und widerstandsfähig gegen Umwelteinflüsse.

Technische Daten
Abmessungen 152 x 152 x 79 mm
Temperaturbereich -18 °C bis 50 °C
Material Aluminium
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 6 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht 5,9 kg
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung 10 V max.
IP-Schutzart IP60
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung

Downloads

Alle Downloads

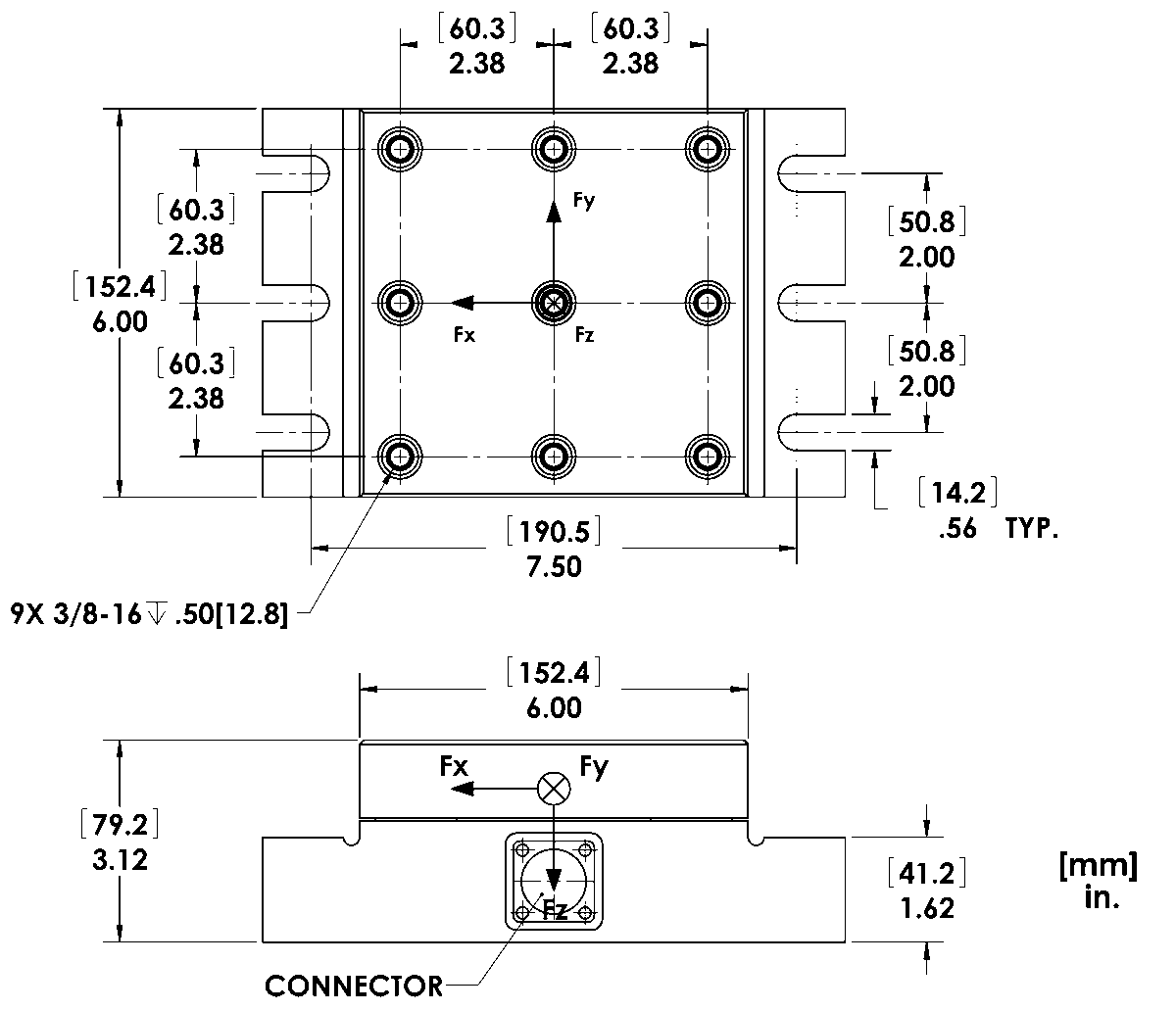

Zeichnung - MC6
icon

Zeichnung - MC6

icon2

Zeichnung - MC6

Anzeigen
