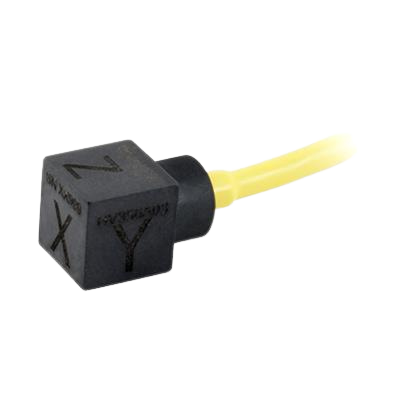

HV356A03

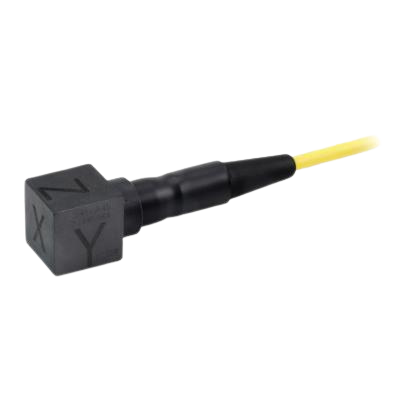

HV356A44
HV356A45

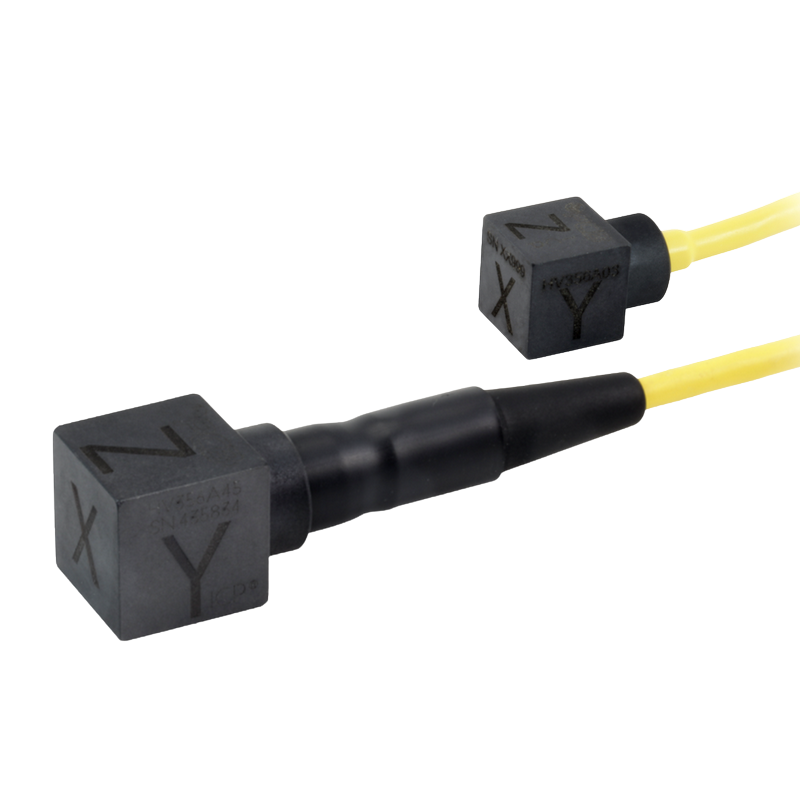

PCB PIEZOTRONICS HV356Axx Triaxialer Beschleunigungssensor für Messungen and Hochvoltbatterien und -antirebssystemen (50-500 g)

HV356Axx

Triaxialer Beschleunigungssensor für Messungen and Hochvoltbatterien und -antirebssystemen (50-500 g)

Mit der PCB HV356A Serie stellt PCB neue, speziell für die Schwingungsmessung an unter Spannung stehenden Elektrofahrzeugsystemen entwickelte, dreiachsige ICP®-Beschleunigungssensor vor. Die neuen Modelle basieren auf der bewährten Leistung der Serie 356 und verfügen über ein nichtleitendes Gehäuse, das für den direkten Kontakt mit spannungsführenden Teilen bis zu 2.000 VDC ausgelegt ist. Damit ermöglichen sie eine sichere und genaue Schwingungserfassung an unter Spannung stehenden Komponenten und schützt gleichzeitig Personal und Messgeräte vor Beschädigung und Zerstörung.

  • HV = High Voltage
  • Elektrischer Anschluss: Integral Cable
  • Messbereich: 500 g
  • Empfindlichkeit: 10 mV/g
  • Frequenzbereich: 2 bis 6800 Hz (y oder z Achse), 2 bis 4200 Hz (x Achse)

  • Messbereich: 100 g
  • Empfindlichkeit: 50 mV/g
  • Frequenzbereich: 0,7 bis 6000 Hz
  • Messbereich: 50 g
  • Empfindlichkeit: 100 mV/g
  • Frequenzbereich: 0,7 bis 6000 Hz
Stellen Sie eine Frage
Produktbeschreibung

Die Serie HV356A bietet Empfindlichkeiten von 10, 50 und 100 mV/g, entsprechend einem Messbereich von 50, 100 und 500 g, und eignen sich daher gut für die Erfassung von Schwingungsdaten in anspruchsvollen EV-Anwendungen, einschließlich Batterie-, Wechselrichter- und Antriebssteuerungsprüfungen.

  • Hochspannungsisolierung für den Einsatz bis zu 2000 VDC, getestet für jeden Sensor
  • Kompaktes dreiachsiges ICP®-Design
  • Modelle mit TEDS
  • Stabile Frequenzantwort und rauscharmes Verhalten
  • Anpassbare integrierte Kabel- und Steckerkonfigurationen

Die Sensoren der Serie HV356A verfügent über ein kompaktes und robustes Gehäuse bei geringem Gewicht und unterstützen die Forschung und Entwicklung sowie die Produktvalidierung in Hochspannungsplattformen der nächsten Generation.
