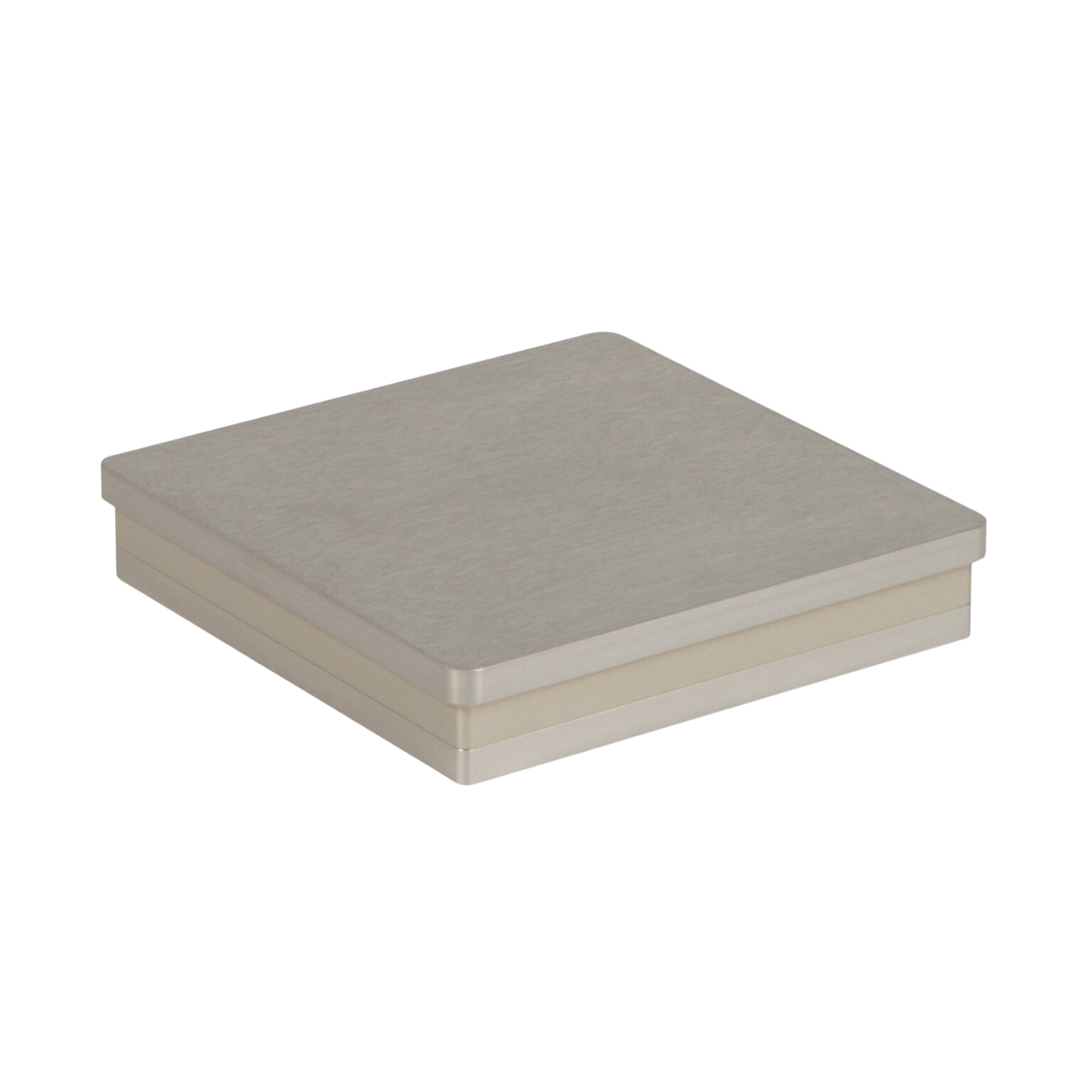

AMTI HE6x6 - Tragbare Kraft Messplattform (4,5-89 N)

HE6x6

Tragbare Kraft Messplattform (4,5-89 N)

Der AMTI HE6X6 ist eine kompakte, tragbare Kraftmessplattform zur Quantifizierung sehr geringer Lasten. Diese mehrachsige Kraftmessplattform ist eine tragbare Lösung, die sich ideal für Propriozeptionstests am Menschen und Anwendungen mit Kleintieren eignet.
  • Nennkraft (Fz): 4,5 N (1 lb)

  • Nennkraft (Fx, Fy): 2,2 N
  • Nennmoment (Mx, My): 0,23 Nm
  • Nennmoment (Mz): 0,11 Nm
  • Niedrigste Eigenfrequenz: (Fx, Fy) 30 Hz
  • Niedrigste Eigenfrequenz (Fz): 42 Hz
  • Nennkraft (Fz): 22 N (5 lb)

  • Nennkraft (Fx, Fy): 11 N
  • Nennmoment (Mx, My): 1,14 Nm
  • Nennmoment (Mz): 0,57 Nm
  • Niedrigste Eigenfrequenz: (Fx, Fy) 65 Hz
  • Niedrigste Eigenfrequenz (Fz): 95 Hz
  • Nennkraft (Fz): 44 N (10 lb)

  • Nennkraft (Fx, Fy): 22 N
  • Nennmoment (Mx, My): 2,29 Nm
  • Nennmoment (Mz): 1,14 Nm
  • Niedrigste Eigenfrequenz: (Fx, Fy) 95 Hz
  • Niedrigste Eigenfrequenz (Fz): 135 Hz
  • Nennkraft (Fz): 70 N (16 lb)

  • Nennkraft (Fx, Fy): 35 N
  • Nennmoment (Mx, My): 3,66 Nm
  • Nennmoment (Mz): 1,82 Nm
  • Niedrigste Eigenfrequenz: (Fx, Fy) n/a
  • Niedrigste Eigenfrequenz (Fz): 170 Hz
  • Nennkraft (Fz): 89 N (20 lb)

  • Nennkraft (Fx, Fy): 44 N
  • Nennmoment (Mx, My): 4,57 Nm
  • Nennmoment (Mz): 2,29 Nm
  • Niedrigste Eigenfrequenz: (Fx, Fy) 135 Hz
  • Niedrigste Eigenfrequenz (Fz): 195 Hz
Stellen Sie eine Frage
Produktbeschreibung

Der AMTI HE6x6 verfügt über ein einteiliges Sensorelement, das einen extrem hohen Überlastschutz auf allen Achsen bietet. In der Regel mehr als das 100-fache der Kapazität. Die Kraftmessplattform verfügt über Befestigungslöcher oben und unten, die jedoch für viele Anwendungen nicht benötigt werden.

Zur Datenerfassung sind lediglich die Plattform, das Kabel, die Stromversorgungs-Schnittstellenbox (PJB-101) und ein Computer erforderlich.

Technische Daten
Abmessungen 152 x 152 x 29,5 mm
Temperaturbereich -18 °C bis 50 °C
Material n/a
Hysterese (Fx, Fy, Fz) n/a
Analoge Ausgänge 8-Kanal
Sensorelemente Hall-Effekt
Crosstalk n/a
Gewicht 0,73 kg
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung n/a
IP-Schutzart n/a
Digitale Ausgänge RS-232
Verstärker eingebaut
Fx, Fy, Fz Nichtlinearität n/a

Downloads

Alle Downloads

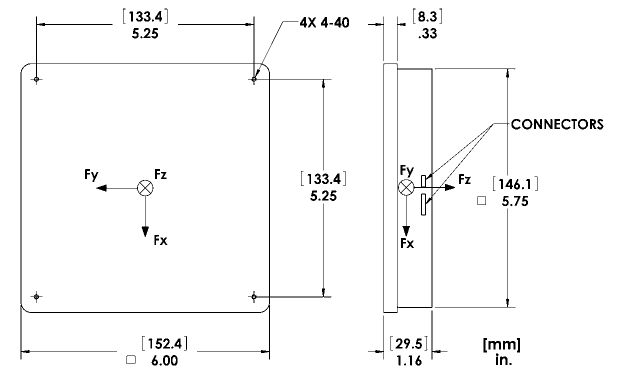

Zeichnung - HE6x6
