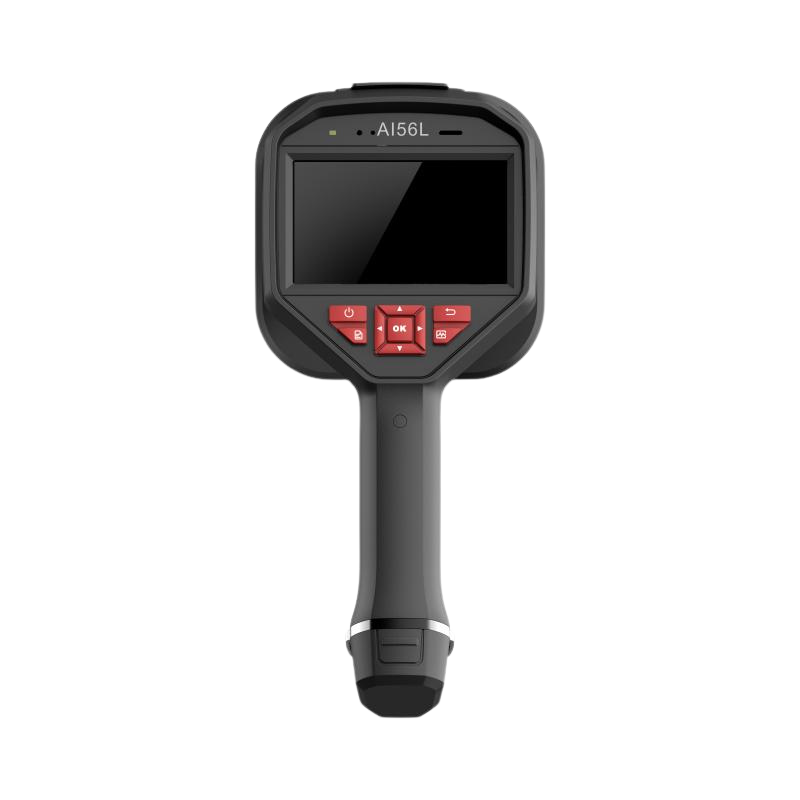

HIKMICRO AI56L Akustikkamera zur Lokalisierung von Schallquellen mit LRF (64 Mikrofone)

AI56L

Akustikkamera zur Lokalisierung von Schallquellen mit LRF (64 Mikrofone)

Die tragbare Akustikkamera zur Leckortung (Schallkamera) HIKMICRO AI56L mit 64 Low-Noise-MEMS-Mikrofonen ermöglicht eine schnelle und präzise Lokalisierung von Luft-, Gas- und Vakuumlecks in Druckluftsystemen – auch in industriellen und lärmintensiven Umgebungen.

Über das integrierte 4,3"-LC-Touch-Display wird das Sichtbild mit einer Schallabbildung überlagert, sodass Leckstellen zuverlässig erkannt werden. Die AI56L ermöglicht Prüfungen während des laufenden Betriebs und trägt dazu bei, Energieverluste zu reduzieren, Wartungszeiten zu verkürzen und die Anlagen­effizienz zu steigern.

Ein wesentlicher Unterschied zur HIKMICRO AI56 besteht darin, dass die AI56L zusätzlich mit einem Laser-Range-Finder ausgestattet ist. Dieser Laser-Entfernungsmesser erlaubt eine präzisere Bestimmung der Distanz zum Leck und verbessert damit die Genauigkeit der Leckklassifizierung und Leckratenberechnung.

Leckrate:

  • >0,008 l/min bei 6 bar aus 0,5 m
  • >0,013 l/min bei 5 bar aus 1 m
Stellen Sie eine Frage
Technische Daten
Anzahl der Mikrofone 64
Bandbreite 0 bis 96 kHz, einstellbarer Bereich MEMS-Abtastfrequenz: 192 kHz
Abstand von 0,3 m bis 150 m
Sichtfeld FOV (Field of View) 50,2° x 35,4°
Farbpalette White Black, Black White, Rainbow, Fusion, Ironbow, Red Black, Rain, Blue Red
Leckrate >0,008 l/min bei 6 bar aus 0,5 m
>0,013 l/min bei 5 bar aus 1 m
Anzeige der Schallintensität Spitzenwert
Bildfrequenz 25 Hz
Dynamikbereich Untere Grenze: < -15 dB
Obere Grenze: > 120 dB

Echtzeit-Anzeige von Leckagedaten

Die HIKMICRO AI56L bietet geschätzte Leckraten und Leckkosten in Echtzeit für die Gas- und Luftlecksuche. Die Kamera filtert Störgeräusche effektiv heraus und überlagert das akustische Bild direkt auf dem großen 4,3-Zoll-LCD-Touchscreen, sodass Leckstellen selbst in lauten industriellen Umgebungen klar „visualisiert“ werden.

Intelligente Teilentladungserkennung

Im Teilentladungsmodus erkennt die HIKMICRO AI56L zuverlässig Korona-, Schwebe-, Oberflächen- und Partikelentladungen in Hochspannungssystemen, die potenziell zu Geräteausfällen führen können. Alle erkannten Teilentladungen werden in Echtzeit auf dem Display visualisiert und können zur Dokumentation oder für Berichte direkt gespeichert werden.

HIKMICRO Analyzer Akustik Software

Die HIKMICRO Analyzer Akustik Software für den PC ist ohne zusätzliche Kosten oder wiederkehrende Gebühren im Lieferumfang enthalten. Mit ihr können Sie Bilder und Aufnahmen der HIKMICRO AI56L importieren, um Leckagen oder Teilentladungen zu quantifizieren, Feldaufnahmen detailliert zu analysieren, Problemstellen hervorzuheben und professionelle Berichte für Reparaturen, Audits oder Energieeffizienzprogramme zu erstellen.
