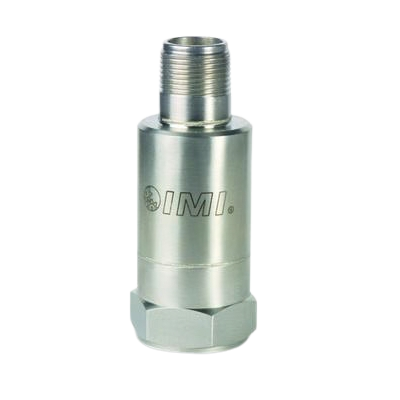

PCB PIEZOTRONICS 645B0x Beschleunigungssensor 4-20 mA (0-5 g)

645B0x

Beschleunigungssensor 4-20 mA (0-5 g)

  • Messbereich 0 … 5 g RMS
  • Ausgangsbereich 4 … 20 mA
  • 2-Pin-Anschlussbuchse oben (645B0x)
  • Frequenzbereich 3 … 1.000 Hz

Optionen:

  • M = metrische Montage (M645B00)
  • EX = Gefahrenbereich Zulassung (EX645B00)
  • Frequenzbereich 3 … 5000 Hz

Optionen:

  • M = metrische Montage (M645B01)
  • EX = Gefahrenbereich Zulassung (EX645B01)
  • Frequenzbereich 3 … 10000 Hz

Optionen:

  • M = metrische Montage (M645B02)
  • EX = Gefahrenbereich Zulassung (EX645B02)

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

EX Gefahrenbereiche

EX bedeutet, dass der Sensor für den Einsatz in besonders gefährdeten Bereichen hergestellt wurde.
