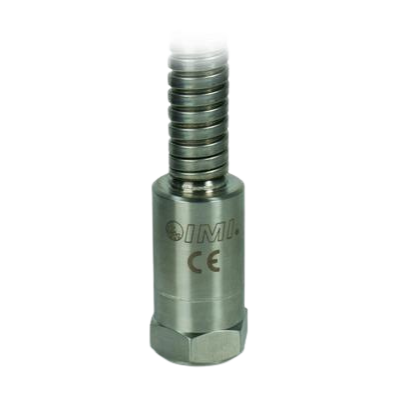

PCB PIEZOTRONICS 640B6x Beschleunigungssensor 4-20 mA (12,7-50,8 mm/s)

640B6x

Beschleunigungssensor 4-20 mA (12,7-50,8 mm/s)

  • Vibrationstransmitter mit Stromausgang entsprechend dem Spitzenwert der Schwinggeschwindigkeit
  • Ausgangsbereich 4 … 20 mA
  • Frequenzbereich 3 … 1.000 Hz
  • Integriertes armiertes Anschlusskabel, Länge 3 Meter, endend auf abgeschnittenes Ende (640B6x)
  • Messbereich 0 … 25,4 mm/s (640B61)

Optionen:

  • M = metrische Montage (M640B61)
  • EX = Gefahrenbereich Zulassung (EX640B61)
  • Messbereich 0 … 50,8 mm/s (640B62)

Optionen:

  • M = metrische Montage (M640B62)
  • EX = Gefahrenbereich Zulassung (EX640B62)
  • HT (High Temperature) = erweiterter Temperaturbereich bis 125 °C (HT640B62)
  • TO (Temperature Output) = Temperaturausgang (TO640B62)

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.

TO Temperaturausgang

Die TO (Temperature Output) Option fügt einen internen Temperatursensor (10 mV/°C) sowie einen weiteren Signalleiter bzw. Anschlusspin hinzu, um eine gleichzeitige Temperaturmessung innerhalb des Beschleunigungssensorgehäuses zu ermöglichen. Eine zusätzliche Spannungsversorgung ist nicht erforderlich, da der Temperatursensor direkt aus derselben ICP Versorgung gespeist wird.

EX Gefahrenbereiche

EX bedeutet, dass der Sensor für den Einsatz in besonders gefährdeten Bereichen hergestellt wurde.
