PCB PIEZOTRONICS 640 Beschleunigungssensor 4-20 mA (12,7-50,8 mm/s)

640

Beschleunigungssensor 4-20 mA (12,7-50,8 mm/s)

  • Vibrationstransmitter mit Stromausgang entsprechend dem Spitzenwert der Schwinggeschwindigkeit
  • Ausgangsbereich 4 … 20 mA

640B0x = 2-Pin-Anschlussbuchse

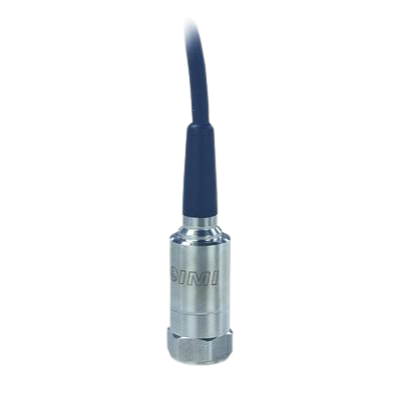

640B1x = integriertes Anschlusskabel

640B3x = 4-Pin-Bajonettstecker

640B6x = integriertes armiertes Anschlusskabel

640B7x = Anschlussklemmen

  • Messbereich 0 … 12,7 mm/s
  • Frequenzbereich 3 … 1.000 Hz
  • 2-Pin-Anschlussbuchse oben (640B00)

Optionen:

  • M = metrische Montage (M640B00)
  • EX = ATEX, IECEx, CSA Zulassung (EX640B00)
  • HT (High Temperature) = erweiterter Temperaturbereich bis 125 °C (HT640B00)
  • Messbereich 0 … 25,4 mm/s
  • Frequenzbereich 3 … 1.000 Hz
  • 2-Pin-Anschlussbuchse oben (640B01)

Optionen:

  • M = metrische Montage (M640B01)
  • EX = ATEX, IECEx, CSA Zulassung (EX640B01)
  • HT (High Temperature) = erweiterter Temperaturbereich bis 125 °C (HT640B01)
  • Messbereich 0 … 50,8 mm/s
  • Frequenzbereich 3 … 1.000 Hz
  • 2-Pin-Anschlussbuchse oben (640B02)

Optionen:

  • M = metrische Montage (M640B02)
  • EX = ATEX, IECEx, CSA Zulassung (EX640B02)
  • HT (High Temperature) = erweiterter Temperaturbereich bis 125 °C (HT640B02)
  • Messbereich 0 … 12,7 mm/s
  • Frequenzbereich 1,5 … 1.000 Hz
  • 2-Pin-Anschlussbuchse oben (640B06)

Optionen:

  • M = metrische Montage (M640B06)
  • Messbereich 0 … 25,4 mm/s
  • Frequenzbereich 1,5 … 1.000 Hz
  • 2-Pin-Anschlussbuchse oben (640B07)

Optionen:

  • M = metrische Montage (M640B07)
  • EX = Gefahrenbereich Zulassung (EX640B07)
  • Messbereich 0 … 50,8 mm/s
  • Frequenzbereich 3 … 1.000 Hz
  • 2-Pin-Anschlussbuchse oben (640B09)

Optionen:

  • M = metrische Montage (M640B09)
  • EX = Gefahrenbereich Zulassung (EX640B09)
  • Messbereich 0 … 12,7 mm/s (640B10)
  • Frequenzbereich 3 … 1.000 Hz
  • Integriertes Anschlusskabel, Länge 3 Meter, endend auf abgeschnittenes Ende (640B10)

Optionen:

  • M = metrische Montage (M640B10)
  • Messbereich 0 … 25,4 mm/s (640B11)
  • Frequenzbereich 3 … 1.000 Hz
  • Integriertes Anschlusskabel, Länge 3 Meter, endend auf abgeschnittenes Ende (640B11)

Optionen:

  • M = metrische Montage (M640B11)
  • EX = Gefahrenbereich Zulassung (EX640B11)
  • Messbereich 0 … 50,8 mm/s (640B12)
  • Frequenzbereich 3 … 1.000 Hz
  • Integriertes Anschlusskabel, Länge 3 Meter, endend auf abgeschnittenes Ende (640B12)

Optionen:

  • M = metrische Montage (M640B12)
  • EX = Gefahrenbereich Zulassung (EX640B12)
  • Messbereich 0 … 25,4 mm/s
  • Frequenzbereich 3 … 1000 Hz
  • 4-Pin-Bajonettstecker oben (TO640B31)
  • TO (Temperature Output) = Temperaturausgang

Optionen:

  • M = metrische Montage (MTO640B31)
  • Messbereich 0 … 25,4 mm/s (640B61)
  • Frequenzbereich 3 … 1.000 Hz
  • Integriertes armiertes Anschlusskabel, Länge 3 Meter, endend auf abgeschnittenes Ende (640B61)

Optionen:

  • M = metrische Montage (M640B61)
  • EX = Gefahrenbereich Zulassung (EX640B61)
  • Messbereich 0 … 50,8 mm/s (640B62)
  • Frequenzbereich 3 … 1.000 Hz
  • Integriertes armiertes Anschlusskabel, Länge 3 Meter, endend auf abgeschnittenes Ende (640B62)

Optionen:

  • M = metrische Montage (M640B62)
  • EX = Gefahrenbereich Zulassung (EX640B62)
  • HT (High Temperature) = erweiterter Temperaturbereich bis 125 °C (HT640B62)
  • TO (Temperature Output) = Temperaturausgang (TO640B62)
  • Messbereich 0 … 25,4 mm/s (640B71)
  • Frequenzbereich 3 … 1.000 Hz
  • Anschlussklemmen oben (640B71)

Optionen:

  • EX = ATEX, IECEx, CSA-Zulassung (EX640B71)
  • HT (High Temperature) = erweiterter Temperaturbereich bis 125 °C (HT640B71)
  • Messbereich 0 … 25,4 mm/s (640B72)
  • Frequenzbereich 3 … 1.000 Hz
  • Anschlussklemmen oben (640B72)

Optionen:

  • EX = ATEX, IECEx, CSA-Zulassung (EX640B72)

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.

TO Temperaturausgang

Die TO (Temperature Output) Option fügt einen internen Temperatursensor (10 mV/°C) sowie einen weiteren Signalleiter bzw. Anschlusspin hinzu, um eine gleichzeitige Temperaturmessung innerhalb des Beschleunigungssensorgehäuses zu ermöglichen. Eine zusätzliche Spannungsversorgung ist nicht erforderlich, da der Temperatursensor direkt aus derselben ICP Versorgung gespeist wird.

EX Gefahrenbereiche

EX bedeutet, dass der Sensor für den Einsatz in besonders gefährdeten Bereichen hergestellt wurde.
