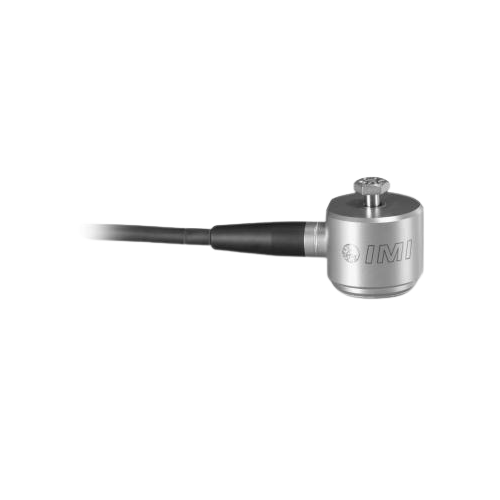

625B10
625B11

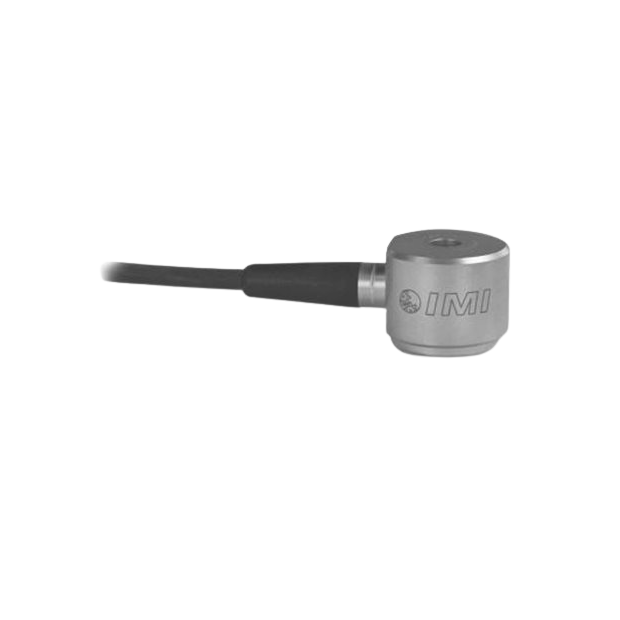

625B12

PCB PIEZOTRONICS 625B1x Industrieller ICP Beschleunigungssensor mit Durchgangsbohrung (10-500 g)

625B1x

Industrieller ICP Beschleunigungssensor mit Durchgangsbohrung (10-500 g)

  • Frequenzgangkalibrierung
  • integriertes Anschlusskabel, Länge 3 Meter, endend auf abgeschnittenes Ende (625B1x)
  • Messbereich 500 g
  • Empfindlichkeit 10 mV/g (625B10)
  • Frequenzbereich 0,2 … 10.500 Hz

Optionen:

  • M = metrische Montage (M625B10)
  • TO (Temperature Output) = Temperaturausgang (TO625B10)
  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g (625B11)
  • Frequenzbereich 0,2 … 10.500 Hz

Optionen:

  • M = metrische Montage (M625B11)
  • TO (Temperature Output) = Temperaturausgang (TO625B11)
  • EX = Gefahrenbereich Zulassung (EX625B11)
  • Messbereich 10 g
  • Empfindlichkeit 500 mV/g (625B12)
  • Frequenzbereich 0,2 … 6.000 Hz

Optionen:

  • M = metrische Montage (M625B12)
  • TO (Temperature Output) = Temperaturausgang (TO625B12)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

TO Temperaturausgang

Die TO (Temperature Output) Option fügt einen internen Temperatursensor (10 mV/°C) sowie einen weiteren Signalleiter bzw. Anschlusspin hinzu, um eine gleichzeitige Temperaturmessung innerhalb des Beschleunigungssensorgehäuses zu ermöglichen. Eine zusätzliche Spannungsversorgung ist nicht erforderlich, da der Temperatursensor direkt aus derselben ICP Versorgung gespeist wird.

EX Gefahrenbereiche

EX bedeutet, dass der Sensor für den Einsatz in besonders gefährdeten Bereichen hergestellt wurde.
