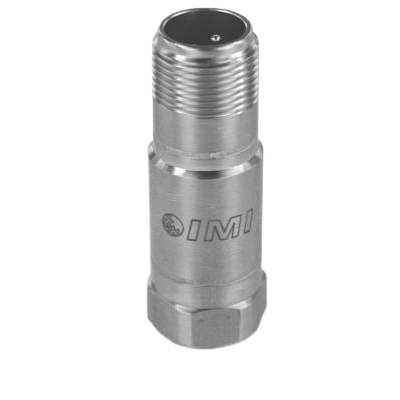

PCB PIEZOTRONICS 623C0x Industrieller ICP Beschleunigungssensor (50/500 g)

623C0x

Industrieller ICP Beschleunigungssensor (50/500 g)

  • Frequenzbereich 0,8 … 15.000 Hz
  • Frequenzgangkalibrierung
  • 2-Pin-Anschlussbuchse oben (623C0x)
  • Messbereich 500 g
  • Empfindlichkeit 10 mV/g (623C00)

Optionen:

  • M = metrische Montage (M623C00)
  • EX = ATEX, IECEx, CSA-Zulassung (EX623C00)
  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g (623C01)

Optionen:

  • M = metrische Montage (M623C01)
  • EX = Gefahrenbereich Zulassung (EX623C01)
  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT623C01)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.

EX Gefahrenbereiche

EX bedeutet, dass der Sensor für den Einsatz in besonders gefährdeten Bereichen hergestellt wurde.
