357M168

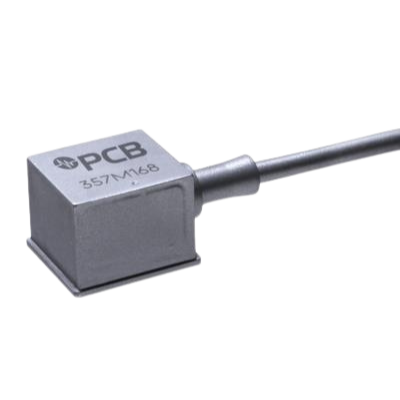

PCB PIEZOTRONICS 357M168 Hochtemperatur Beschleunigungssensor mit Ladungsausgang (1000 g)

357M168

Hochtemperatur Beschleunigungssensor mit Ladungsausgang (1000 g)

  • Messbereich 1000 g
  • Empfindlichkeit 1,15 pC/g
  • Obere Grenzfrequenz 10000 Hz
  • Sensormaterial UHT-12
  • Integriertes Hardline-Kabel

  • HT (High Temperature) = Temperaturbereich bis 649 °C
  • Masseisoliertes Gehäuse, Schweißmontage

Charge Ladung

Charge Beschleunigungssensoren mit Ladungsausgang werden hauptsächlich bei hohen Umgebungstemperaturen bis zu 254 °C eingesetzt. Spezielle Höchsttemperaturmodelle sind sogar in der Lage, bei bis zu 649 °C Dauertemperatur zu messen. Es werden verschiedene Modelle mit Empfindlichkeiten zwischen 3,5 und 100 pC/g angeboten.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.
