PCB PIEZOTRONICS 357B0x Beschleunigungssensor mit Ladungsausgang bis 260°C (500-2000 g)

357B0x

Beschleunigungssensor mit Ladungsausgang bis 260°C (500-2000 g)

  • Vibrationssensor mit Ladungsausgang
  • Dauereinsatztemperatur bis 260 °C

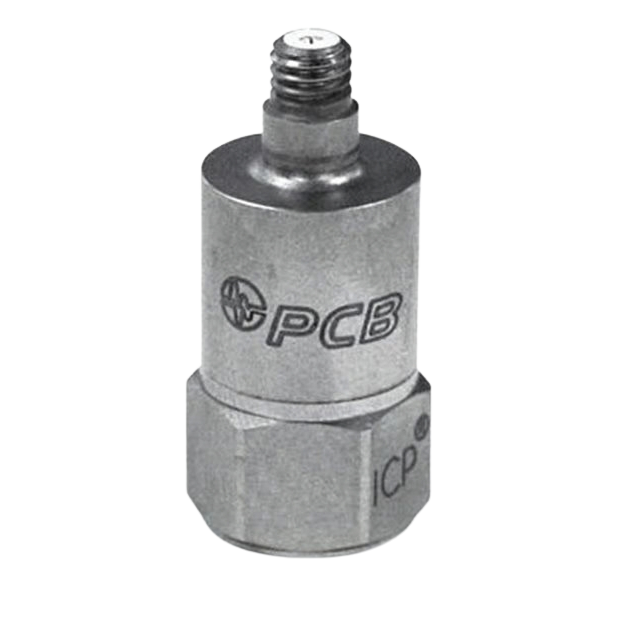

  • Messbereich 1800 g
  • Empfindlichkeit 15 pC/g
  • Obere Grenzfrequenz 9000 Hz
  • 10-32-Anschlussbuchse oben

Optionen:

  • J = masseisoliert (J357B02)

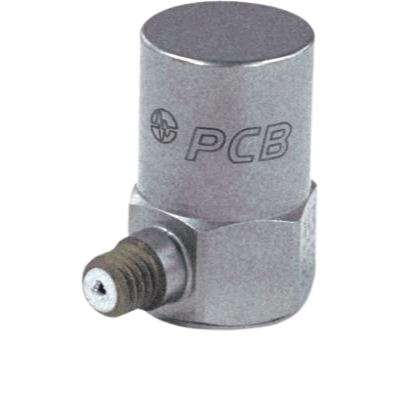

  • Messbereich 2000 g
  • Empfindlichkeit 10 pC/g
  • Obere Grenzfrequenz 9000 Hz
  • 10-32-Anschlussbuchse seitlich

Optionen:

  • J = masseisoliert (J357B03)

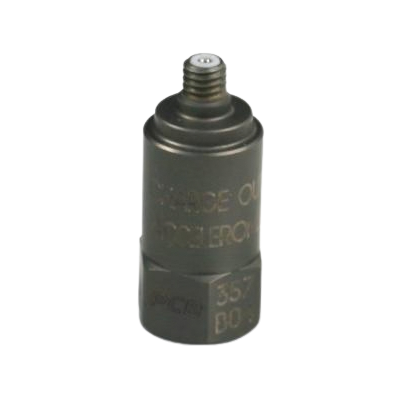

  • Messbereich 2000 g
  • Empfindlichkeit 10 pC/g
  • Obere Grenzfrequenz 9000 Hz
  • 10-32-Anschlussbuchse oben

Optionen:

  • J = masseisoliert (J357B04)

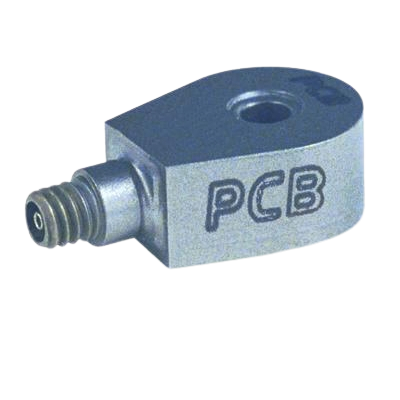

  • Messbereich 500 g
  • Empfindlichkeit 5 pC/g
  • Obere Grenzfrequenz 10000 Hz
  • 5-44-Anschlussbuchse seitlich

  • Miniatur
  • Masse 2,3 Gramm
  • Mit Durchgangsbohrung

Optionen:

  • M = metrische Montage (M357B06)

Charge Ladung

Charge Beschleunigungssensoren mit Ladungsausgang werden hauptsächlich bei hohen Umgebungstemperaturen bis zu 254 °C eingesetzt. Spezielle Höchsttemperaturmodelle sind sogar in der Lage, bei bis zu 649 °C Dauertemperatur zu messen. Es werden verschiedene Modelle mit Empfindlichkeiten zwischen 3,5 und 100 pC/g angeboten.

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.
