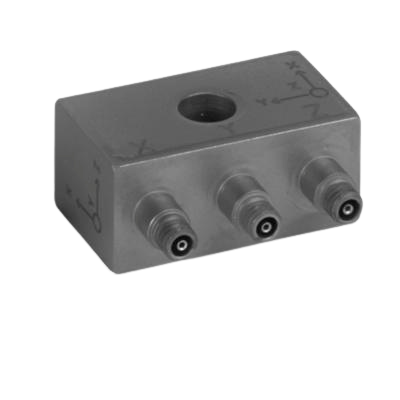

356A70

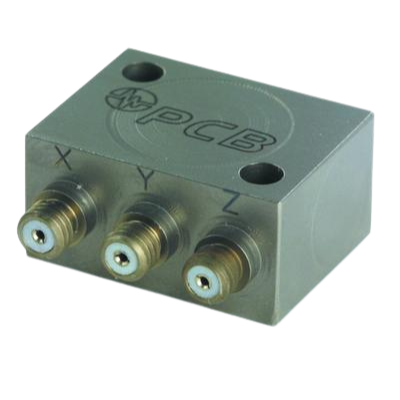

356A71

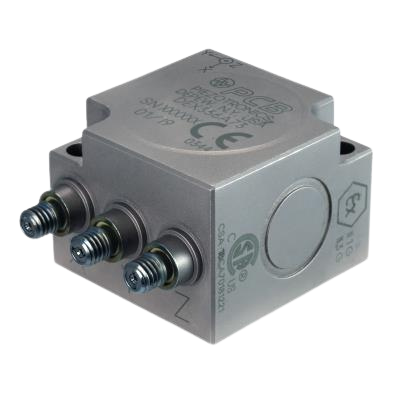

EX356A73

PCB PIEZOTRONICS 356A7x Triaxialer Beschleunigungssensor mit Ladungsausgang (500 g)

356A7x

Triaxialer Beschleunigungssensor mit Ladungsausgang (500 g)

  • Triaxialer Vibrationssensor mit Ladungsausgang
  • Messbereich 500 g
  • Empfindlichkeit 2,7 pC/g
  • Obere Grenzfrequenz 5.000 Hz
  • Drei 5-44-Anschlussbuchsen seitlich
  • Mit Durchgangsbohrung

Optionen:

  • M = metrische Montage (M356A70)
  • Empfindlichkeit 10 pC/g
  • Obere Grenzfrequenz 5.000 Hz
  • Drei 10-32-Anschlussbuchsen seitlich
  • Mit Durchgangsbohrungen

Optionen:

  • M = metrische Montage (M356A71)
  • Empfindlichkeit 3,2 pC/g
  • Obere Grenzfrequenz 4.000 Hz
  • Drei 10-32-Anschlussbuchsen
  • Temperaturbereich -55 … 482 °C

  • EX = ATEX, IECEx, CSA Zulassung (EX356A73)

Charge Ladung

Charge Beschleunigungssensoren mit Ladungsausgang werden hauptsächlich bei hohen Umgebungstemperaturen bis zu 254 °C eingesetzt. Spezielle Höchsttemperaturmodelle sind sogar in der Lage, bei bis zu 649 °C Dauertemperatur zu messen. Es werden verschiedene Modelle mit Empfindlichkeiten zwischen 3,5 und 100 pC/g angeboten.

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.

EX Gefahrenbereiche

EX bedeutet, dass der Sensor für den Einsatz in besonders gefährdeten Bereichen hergestellt wurde.
