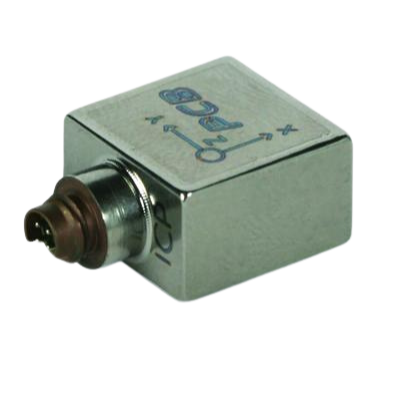

356A24

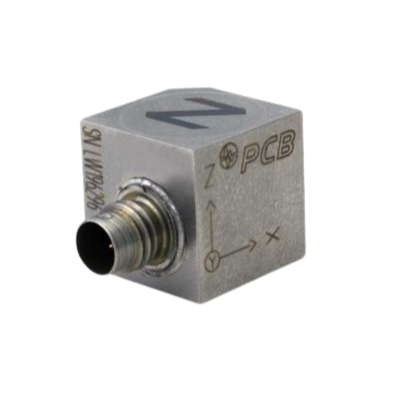

356A25
356A26

PCB PIEZOTRONICS 356A2x Triaxialer ICP Beschleunigungssensor (100-500 g)

356A2x

Triaxialer ICP Beschleunigungssensor (100-500 g)

  • Mit Durchgangsbohrung
  • Masseisoliert
  • Frequenzbereich 0,5 … 2000 Hz
  • 4-Pin-Anschlussbuchse seitlich
  • Triaxialer ICP Miniatur Vibrationssensor
  • Messbereich 500 g
  • Empfindlichkeit 10 mV/g
  • Frequenzbereich 1 … 9000 Hz (bis 12000 Hz bei ±10 %)
  • 4-Pin-Mini-Anschlussbuchse seitlich
  • Masse 3,1 Gramm
  • Inklusive Anschlusskabel, Länge 3 Meter, endend auf drei BNC-Stecker

Optionen:

  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT354A24)
  • J = masseisoliert (J354A24)
  • Triaxialer ICP Vibrationssensor
  • Messbereich 200 g
  • Empfindlichkeit 25 mV/g
  • Frequenzbereich 1 … 5000 Hz
  • 4-Pin-Anschlussbuchse seitlich

Optionen:

  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT354A25)
  • TLD = TEDS Transducer Electronic Data Sheet (TLD356A25)
  • Triaxialer ICP Vibrationssensor
  • Messbereich 100 g
  • Empfindlichkeit 50 mV/g
  • Frequenzbereich 1 … 5000 Hz
  • 4-Pin-Anschlussbuchse seitlich

Optionen:

  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT354A26)
  • TLD = TEDS Transducer Electronic Data Sheet (TLD356A26)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.
