355B33

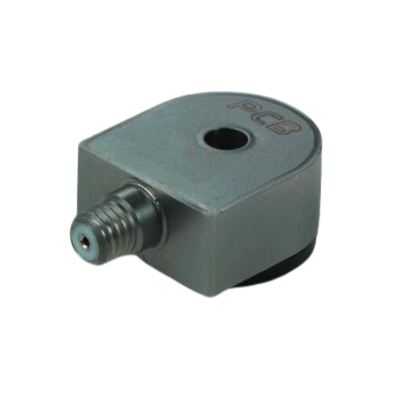

PCB PIEZOTRONICS 355B33 ICP Beschleunigungssensor (50 g)

355B33

ICP Beschleunigungssensor (50 g)

  • Mit Durchgangsbohrung
  • Masseisoliert
  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g
  • Frequenzbereich 2 … 5.000 Hz
  • 10-32-Anschlussbuchse seitlich

Optionen:

  • M = metrische Montage (M355B33)
  • TLD = TEDS Transducer Electronic Data Sheet (TLD355B33)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

TLD TEDS

  • TLD Entspricht IEEE 1451.4 und ist mittlerweile die gängigste der fünf TEDS (Transducer Electronic Data Sheet) Varianten, die PCB PIEZOTRONICS anbietet.
  • IEEE 1451.4 ist der Standard, der die Architektur und das Protokoll für die Kompilierung und Adressierung nichtflüchtiger Speicher in analogen Messsensoren definiert. Nach der Programmierung können die auf dem Speicherchip gespeicherten Daten heruntergeladen und in einem automatisierten Prüfszenario verwendet werden. Diese digitalen Informationen werden als Transducer Electronic Data Sheet (TEDS) bezeichnet.
