PCB PIEZOTRONICS 352C6x ICP Miniatur Beschleunigungssensor (50 g)

352C6x

ICP Miniatur Beschleunigungssensor (50 g)

  • ICP Miniatur Vibrationssensor
  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g
  • Frequenzbereich 0,5 … 10.000 Hz
  • Masse 2 g

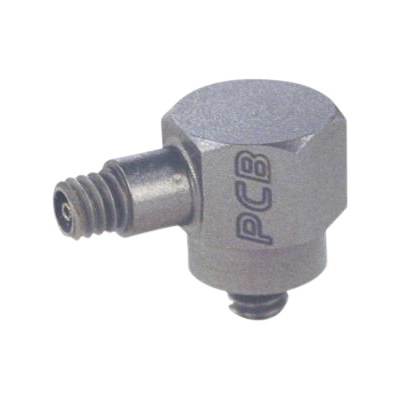

  • 5-44-Anschlussbuchse seitlich

Optionen:

  • M = metrische Montage (M352C65)
  • J = masseisoliert (J352C65)
  • HT (High Temperature) = erweiterter Temperaturbereich -54 °C bis 121 °C (HT352C65)

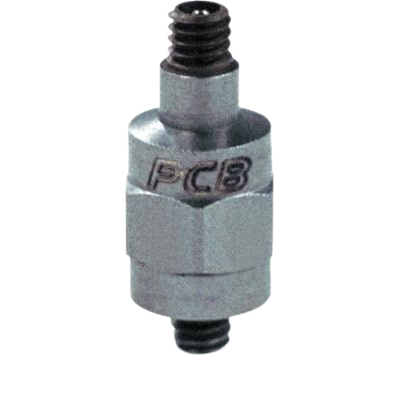

  • 5-44-Anschlussbuchse oben

Optionen:

  • M = metrische Montage (M352C66)
  • J = masseisoliert (J352C66)
  • HT (High Temperature) = erweiterter Temperaturbereich -54 °C bis 121 °C (HT352C66)

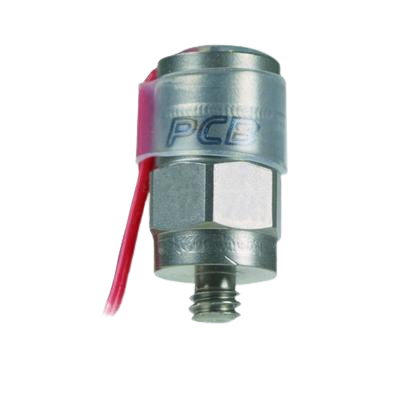

  • Integriertes Anschlusskabel, Länge 3 Meter, endend auf 10-32-Stecker

Optionen:

  • M = metrische Montage (M352C67)
  • J = masseisoliert (J352C67)
  • HT (High Temperature) = erweiterter Temperaturbereich -54 °C bis 121 °C (HT352C67)

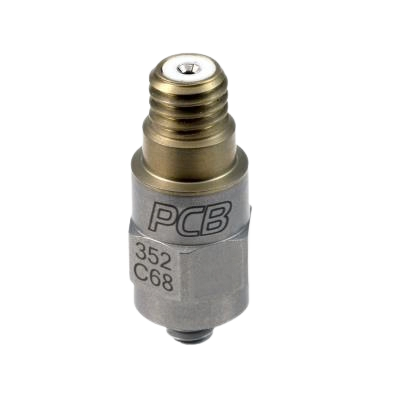

  • 10-32-Anschlussbuchse oben

Optionen:

  • M = metrische Montage (M352C68)
  • J = masseisoliert (J352C68)
  • HT (High Temperature) = erweiterter Temperaturbereich -54 °C bis 121 °C (HT352C68)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.
