PCB PIEZOTRONICS 352C3x ICP Beschleunigungssensor (50 g)

352C3x

ICP Beschleunigungssensor (50 g)

  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g
  • Frequenzbereich 0,5 … 10000 Hz

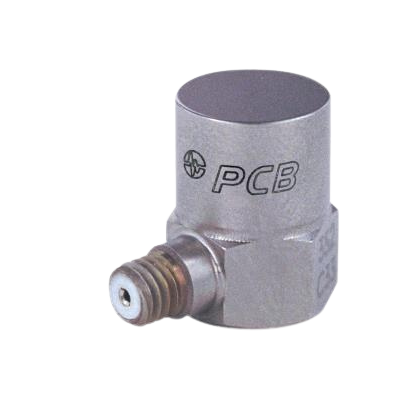

  • 10-32-Anschlussbuchse seitlich

Optionen:

  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT352C33)
  • J = masseisoliert (J352C33)
  • TLD = TEDS Transducer Electronic Data Sheet (TLD352C33)

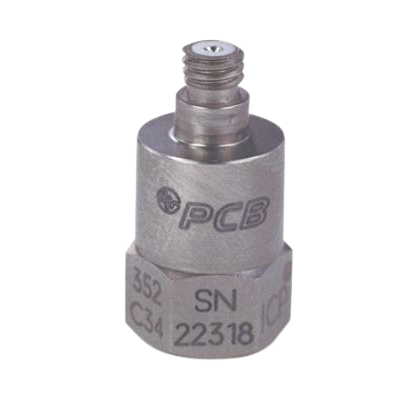

  • 10-32-Anschlussbuchse oben

Optionen:

  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT352C34)
  • J = masseisoliert (J352C34)
  • TLD = TEDS Transducer Electronic Data Sheet (TLD352C34)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.

TLD TEDS

  • TLD Entspricht IEEE 1451.4 und ist mittlerweile die gängigste der fünf TEDS (Transducer Electronic Data Sheet) Varianten, die PCB PIEZOTRONICS anbietet.
  • IEEE 1451.4 ist der Standard, der die Architektur und das Protokoll für die Kompilierung und Adressierung nichtflüchtiger Speicher in analogen Messsensoren definiert. Nach der Programmierung können die auf dem Speicherchip gespeicherten Daten heruntergeladen und in einem automatisierten Prüfszenario verwendet werden. Diese digitalen Informationen werden als Transducer Electronic Data Sheet (TEDS) bezeichnet.
