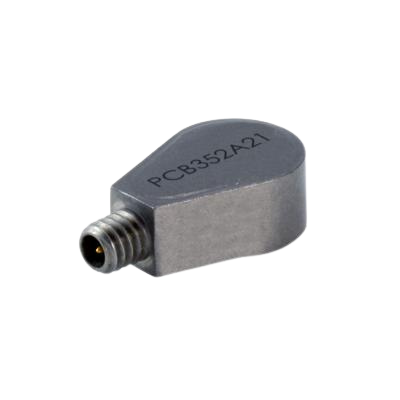

352A21

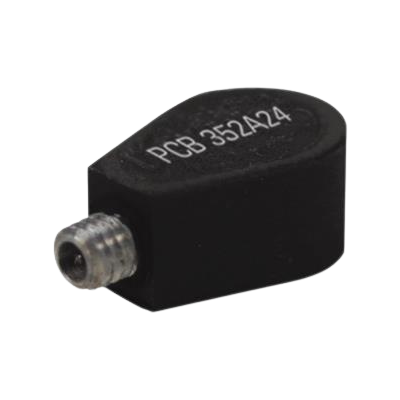

352A24
352A25

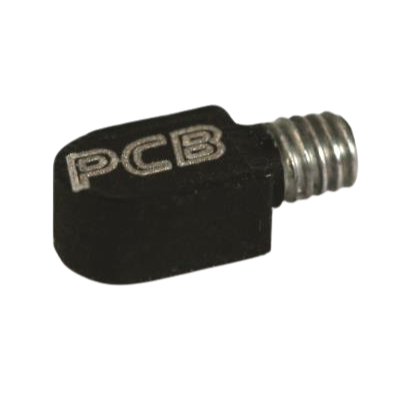

352A26

PCB PIEZOTRONICS 352A2x ICP Miniatur Beschleunigungssensor (50-2000 g)

352A2x

ICP Miniatur Beschleunigungssensor (50-2000 g)

  • 3-56-Anschlussbuchse seitlich
  • Inklusive Anschlusskabel, Länge 3 Meter, endend auf 10-32-Stecker
  • Messbereich 500 g
  • Empfindlichkeit 10 mV/g
  • Frequenzbereich 1 … 10000 Hz
  • Masse 0,6 Gramm

Optionen:

  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT352A21)
  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g
  • Frequenzbereich 1 … 8000 Hz
  • Masse 0,8 Gramm
  • Masseisoliert
  • Messbereich 2000 g
  • Empfindlichkeit 2,5 mV/g
  • Frequenzbereich 1 … 10000 Hz
  • Masse 0,6 Gramm

Optionen:

  • HT (High Temperature) = erweiterter Temperaturbereich bis 163 °C (HT352A25)
  • Messbereich 500 g
  • Empfindlichkeit 10 mV/g
  • Frequenzbereich 2 … 10.000 Hz
  • Masse 0,2 Gramm
  • Masseisoliert

Modalanalyse

Die preisgünstigen Shear Beschleunigungssensoren mit Empfindlichkeiten von 100, 500 und 1000 mV/g sind hervorragend geeignet für Vielkanalmessungen bei Strukturuntersuchungen. Aus diesem Grunde sind die gängigen Modelle optional mit TEDS Speicherchip lieferbar. Die Würfelform, der Überlastschutz von 5000 g und das Montagezubehör erleichtern die Handhabung.

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.

icon

Datenblatt - 352A21

icon2

Datenblatt - 352A21

icon

Datenblatt - 352A24

icon2

Datenblatt - 352A24

icon

Datenblatt - 352A25

icon2

Datenblatt - 352A25

icon

Datenblatt - 352A26

icon2

Datenblatt - 352A26
