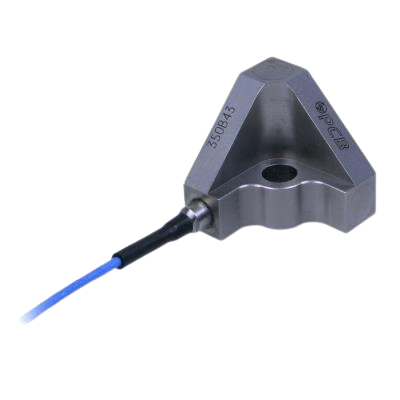

PCB PIEZOTRONICS 350B4x Triaxialer ICP Schock Beschleunigungssensor (5000-100000 g)

350B4x

Triaxialer ICP Schock Beschleunigungssensor (5000-100000 g)

  • Integriertes Anschlusskabel, Länge 1,5 Meter, endend auf 4-Pin-Anschlussbuchse
  • Masseisoliert
  • Inklusive Verlängerungskabel, Länge 1,5 Meter, endend auf drei BNC-Stecker
  • Messbereich 100000 g
  • Empfindlichkeit 0,05 mV/g (350B41)
  • Frequenzbereich 4 … 10000 Hz
  • Mit elektrischem und mechanischem Filter (3 dB bei 17000 Hz)
  • Messbereich 50000 g
  • Empfindlichkeit 0,1 mV/g (350B42)
  • Frequenzbereich 4 … 10000 Hz
  • Mit elektrischem und mechanischem Filter (-3 dB bei 17000 Hz)
  • Messbereich 10000 g
  • Empfindlichkeit 0,5 mV/g (350B43)
  • Frequenzbereich 0,4 … 10000 Hz
  • Mit elektrischem und mechanischem Filter (-3 dB bei 21000 Hz)
  • Messbereich 5000 g
  • Empfindlichkeit 1,0 mV/g (350B44)
  • Frequenzbereich 0,4 … 10000 Hz
  • Mit elektrischem und mechanischem Filter (-3 dB bei 21000 Hz)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.
