339A30
TLD339A34
TLD339A36
TLD339A37

PCB PIEZOTRONICS 339A3x Triaxialer ICP Hochtemperatur Beschleunigungssensor (50-500 g)

339A3x

Triaxialer ICP Hochtemperatur Beschleunigungssensor (50-500 g)

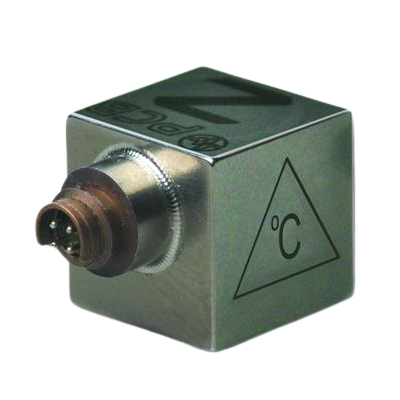

  • Messbereich 500 g
  • Empfindlichkeit 10 mV/g
  • Frequenzbereich 2 … 8000 Hz
  • 4-Pin-Mini-Anschlussbuchse seitlich
  • Sehr niedriger Temperaturkoeffizient
  • Mit integriertem Tiefpassfilter
  • Inklusive Anschlusskabel, Länge 3 Meter, endend auf drei BNC-Stecker
  • Dauer Einsatztemperatur bis 163 °C

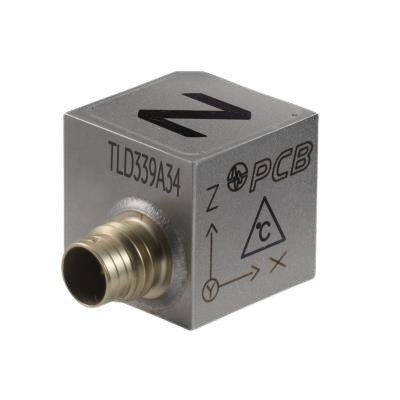

  • Messbereich 100 g
  • Empfindlichkeit 50 mV/g
  • Frequenzbereich 1 … 8000 Hz
  • 4-Pin-Anschlussbuchse seitlich
  • Niedriger Temperaturkoeffizient
  • Dauer Einsatztemperatur bis 163 °C

  • TLD = TEDS Transducer Electronic Data Sheet (TLD339A34)

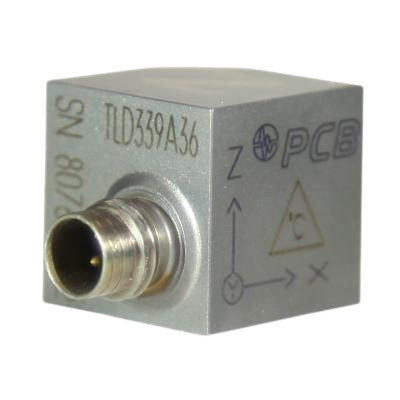

  • Messbereich 500 g
  • Empfindlichkeit 10 mV/g
  • Frequenzbereich 1 … 8000 Hz
  • 4-Pin-Anschlussbuchse seitlich
  • Niedriger Temperaturkoeffizient
  • Mit integriertem Tiefpassfilter
  • Dauer Einsatztemperatur bis 163 °C

  • TLD = TEDS Transducer Electronic Data Sheet (TLD339A36)

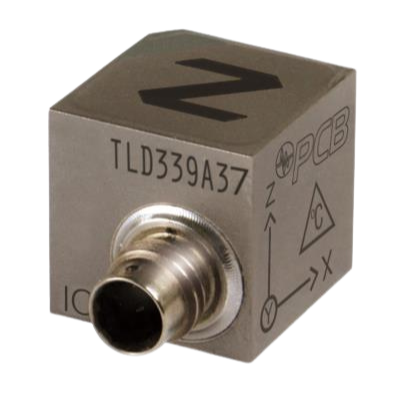

  • Messbereich 50 g
  • Empfindlichkeit 100 mV/g
  • Frequenzbereich 0,2 … 7000 Hz
  • 4-Pin-Anschlussbuchse seitlich
  • Niedriger Temperaturkoeffizient
  • Mit integriertem Tiefpassfilter
  • Dauer Einsatztemperatur bis 180 °C

  • TLD = TEDS Transducer Electronic Data Sheet (TLD339A37)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

HT High Temperature

Durch eine Anpassung der integrierten mikroelektronischen Schaltung kann ein HT Sensor auch bei Temperaturen betrieben werden, die über den Standardtemperaturbereich hinausgehen. In der Regel wird dabei der Tieftonbereich etwas beeinträchtigt. Aus dem veröffentlichten Datenblatt für das Basismodell geht hervor, inwieweit das Tieftonverhalten beeinträchtigt ist.

TLD TEDS

  • TLD Entspricht IEEE 1451.4 und ist mittlerweile die gängigste der fünf TEDS (Transducer Electronic Data Sheet) Varianten, die PCB PIEZOTRONICS anbietet.
  • IEEE 1451.4 ist der Standard, der die Architektur und das Protokoll für die Kompilierung und Adressierung nichtflüchtiger Speicher in analogen Messsensoren definiert. Nach der Programmierung können die auf dem Speicherchip gespeicherten Daten heruntergeladen und in einem automatisierten Prüfszenario verwendet werden. Diese digitalen Informationen werden als Transducer Electronic Data Sheet (TEDS) bezeichnet.
