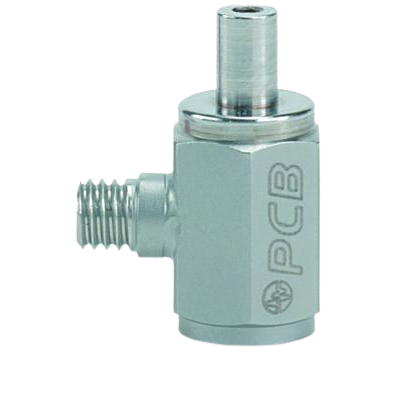

PCB PIEZOTRONICS 209C1x Miniatur ICP Kraftsensor

209C1x

Miniatur ICP Kraftsensor

Die Kraftsensoren PCB 209C11 und PCB 209C12 von PCB Piezotronics sind kompakte Miniatursensoren zur präzisen Messung von Zug- und Druckkräften. Dank ihrer hohen Empfindlichkeit und breiten Frequenzbandbreite eignen sie sich besonders für dynamische Anwendungen mit geringen Lasten.

  • Messbereich 9,8 N
  • Empfindlichkeit 495 mV/N
  • 10-32-Anschlussbuchse seitlich
  • Frequenzbereich 0,5 … 30000 Hz

Optionen:

  • M = metrische Montage (M209C11)
  • Frequenzbereich 0,05 … 30000 Hz

Optionen:

  • M = metrische Montage (M209C12)

ICP IEPE

  • ICP (Integrated Circuit Piezoelectric) ist die Kennzeichnung von piezoelektrischen Sensoren mit eingebauten mikroelektronischen Verstärkern von PCB PIEZOTRONICS.
  • IEPE (Integrated Electronics Piezo-Electric) ist der internationale Industriestandard für piezoelektrische Sensoren und kennzeichnet Sensoren mit integrierter piezoelektirscher Elektronik.

M Metrische Montage

Die Option M wird für Anwendungen verwendet, die ein metrisches Gewinde für die Montage erfordern. Viele Modelle können sowohl mit SAE- als auch mit metrischem Befestigungsmaterial geliefert werden. Bei der Montage mit einem metrischen Gewinde entstehen keine Abstriche bei den technischen Spezifikationen.

  • Bei Modellen, für die ein separater Befestigungsbolzen oder eine Zylinderschraube mitgeliefert wird, umfasst diese Option einen Adapterbolzen oder eine Zylinderschraube mit metrischem Montagegewinde.
  • Bei Modellen, die über einen integrierten Befestigungsbolzen verfügen, enthält die optionale Einheit einen integrierten Bolzen mit metrischem Gewinde.
