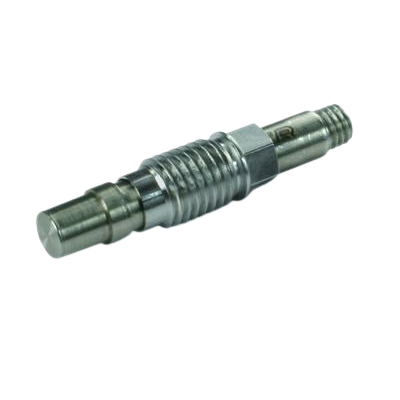

PCB PIEZOTRONICS 113B03 Hochfrequenz Drucksensor Invar Membran mit Ladungsausgang (103420 kPA)

113B03

Hochfrequenz Drucksensor Invar Membran mit Ladungsausgang (103420 kPA)

  • Beschleunigungskompensiert
  • Messbereich 103420 kPa
  • Empfindlichkeit 0,056 pC/kPa
  • 10-32-Anschlussbuchse

Alternative: PCB 102 (masseisoliert)

Optionen:

  • J = masseisoliert (J113B03)

Charge Ladung

Charge Beschleunigungssensoren mit Ladungsausgang werden hauptsächlich bei hohen Umgebungstemperaturen bis zu 254 °C eingesetzt. Spezielle Höchsttemperaturmodelle sind sogar in der Lage, bei bis zu 649 °C Dauertemperatur zu messen. Es werden verschiedene Modelle mit Empfindlichkeiten zwischen 3,5 und 100 pC/g angeboten.

J masseisoliert

Die Option J zur Masseisolierung sorgt für eine elektrische Isolierung von >108 Ohm zwischen dem Sensor und der Prüfstruktur. Durch die Isolierung des Sensors vom Prüfobjekt werden Störsignale reduziert, die durch elektrische Masseschleifen verursacht werden. Bei Beschleunigungssensoren führt die Anbringung der Masseisolierungs- Basis zu einer leichten Verringerung des oberen Frequenzbereichs. Die Option J ist nur erforderlich, wenn eine Masseisolierung gewünscht ist und der Sensor auf einem Bolzen montiert wird. Bei der Klebemontage verfügt der Beschleunigungssensor über eine Klebefläche, die ebenfalls eine Masseisolierung gewährleistet. Die Abmessungen können variieren, Einzelheiten entnehmen Sie bitte der Modellzeichnung.
