YOKOGAWA WT300E - Digitales Leistungsmessgerät

WT300E

Digitales Leistungsmessgerät

Der YOKOGAWA WT300E ist die fünfte Generation der kompakten Leistungsmessgeräte von Yokogawa, dem weltweiten Marktführer in der Messtechnik. Er kombiniert höchste Präzision mit einem attraktiven Preis-Leistungs-Verhältnis und eignet sich ideal für Labor, Entwicklung und Produktion.

Mit einer garantierten Basisgenauigkeit von ±0,1 % beim Leistungsmesswert sowie ±0,05 % vom Effektivwert-Messbereich liefert der YOKOGAWA WT300E äußerst zuverlässige Messergebnisse. Die garantierten Genauigkeiten gelten von 1 % bis 130 % der Effektiv-Messbereiche. Die Bandbreite des Instruments reicht von DC, 0,1 Hz bis 100 kHz, wodurch auch verzerrte Signale, Schaltnetzteile oder moderne Energiespargeräte präzise erfasst werden können. Dank frei wählbarer Messzyklen von 100 ms bis 20 s ist der Analyzer flexibel für verschiedene Anwendungen einsetzbar.

Die YOKOGAWA WT300E Serie ermöglicht die simultane Analyse von Oberschwingungen mit hoher Bandbreite. Strom- und Spannungswerte lassen sich gleichzeitig mit ihren Klirrfaktoren bestimmen, ebenso Gesamt- und Grundschwingungsleistung, ganz ohne Umschaltung. So werden Messungen schneller und Prüfprozesse effizienter.

Die Serie bietet Ausführungen mit 1 bis 3 Leistungsmodulen, sodass vom einfachen einphasigen bis zum komplexen dreiphasigen System alles abgedeckt ist. Über die Modbus/TCP (Ethernet) Schnittstelle lässt sich der YOKOGAWA WT300E nahtlos in Automatisierungsumgebungen und Prüfstände integrieren.

  • 1 Input Element
  • DC
  • 0,1 Hz bis 100 kHz
  • 20 A
  • 1 Input Element
  • DC
  • 0,1 Hz bis 20 kHz
  • 40 A (H = High Current)
  • 2 Input Elemente
  • DC
  • 0,1 Hz bis 100 kHz
  • 20 A
  • 3 Input Elemente
  • DC
  • 0,1 Hz bis 100 kHz
  • 20 A
WT300E-Bild-Text-1

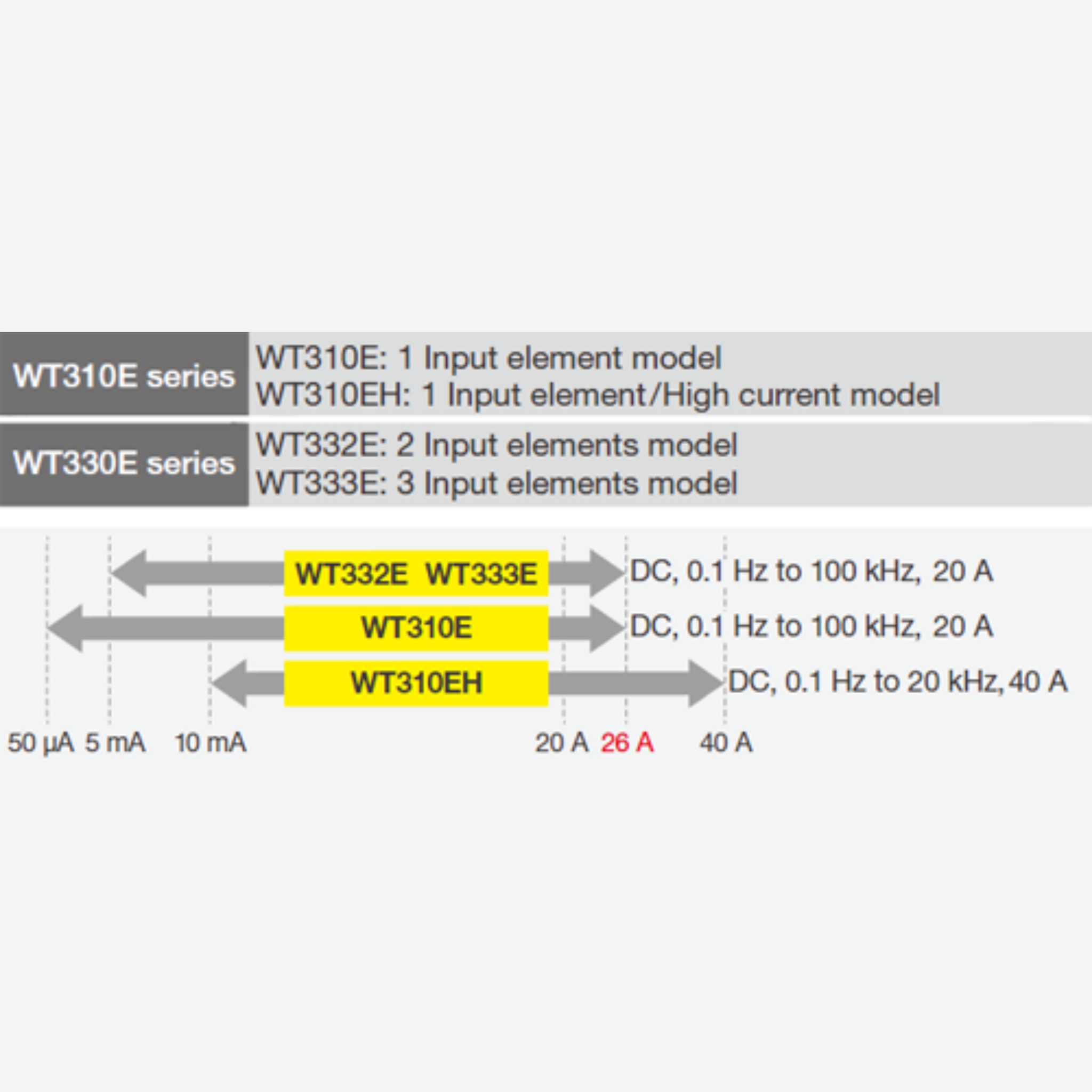

YOKOGAWA WT300E Serie – Kompakte und präzise Leistungsmessung

Die YOKOGAWA WT300E Serie ist in vier Modellen erhältlich und unterstützt ein-, zwei- oder dreiphasige Anwendungen. Sie bietet präzise und zuverlässige Messungen in einem kompakten Gerät mit direkter Strommessung von 50 µA bis 26 A.

WT300E-Bild-Text-2

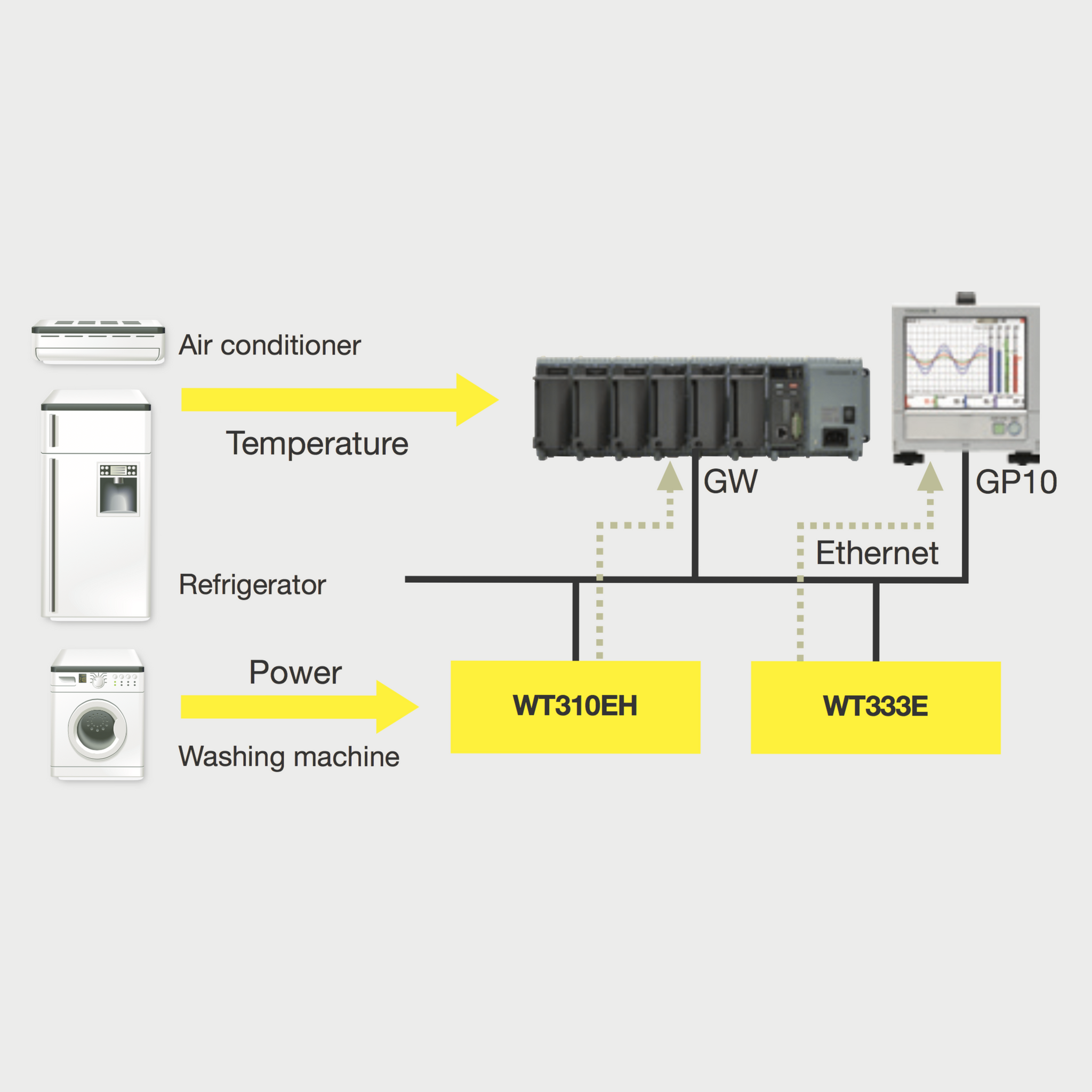

Nahtlose Datenintegration über Ethernet und Modbus/TCP

Die YOKOGAWA WT300E Serie lässt sich direkt über Ethernet oder Modbus/TCP mit Yokogawa-Recordern (GP10, GM) verbinden und ermöglicht so eine komfortable Aufzeichnung und Überwachung der Messdaten. Mit der Software GA10 können die Werte zusätzlich in Echtzeit erfasst und analysiert werden.
