SF3

AMTI SF3 - Kompakter Unterwasser IP68 6 Achsen Kraft Drehmoment Sensor (445-4450 N)

SF3

Kompakter Unterwasser IP68 6 Achsen Kraft Drehmoment Sensor (445-4450 N)

Als wasserdichte Version des AMTI MC3A wurde der AMTI SF3 mit höchster Präzision konstruiert, um selbst in großen Tiefen äußerst genaue Kraft- und Drehmomentmessungen zu liefern. Dieser aus wärmebehandeltem Edelstahl gefertigte Sechskanal-Sensor ist mit Mineralöl gefüllt und verfügt über eine Druckausgleichsblase, die auf höhere und niedrigere Druckumgebungen reagiert, um während des gesamten Untertauchens einen Druckunterschied von Null aufrechtzuerhalten. Der AMTI SF3 ist für das Untertauchen in Süßwasser bis zu einer Tiefe von 70 m für eine Woche lang ausgelegt.
  • Nennkraft (Fz): 445 N (100 lb)

  • Nennkraft (Fx, Fy): 225 N
  • Nennmoment (Mx, My): 11 Nm
  • Nennmoment (Mz): 5,6 Nm
  • Empfindlichkeit (Fx, Fy): 5,4 µV/V-N
  • Empfindlichkeit (Fz): 1,35 µV/V-N
  • Empfindlichkeit (Mx, My): 266 µV/V-N
  • Empfindlichkeit (Mz): 212 µV/V-N
  • Niedrigste Eigenfrequenz: 300 Hz
  • Nennkraft (Fz): 1115 N (250 lb)

  • Nennkraft (Fx, Fy): 555 N
  • Nennmoment (Mx, My): 28 Nm
  • Nennmoment (Mz): 14 Nm
  • Empfindlichkeit (Fx, Fy): 2,70 µV/V-N
  • Empfindlichkeit (Fz): 0,67 µV/V-N
  • Empfindlichkeit (Mx, My): 137 µV/V-N
  • Empfindlichkeit (Mz): 106 µV/V-N
  • Niedrigste Eigenfrequenz: 500 Hz
  • Nennkraft (Fz): 2225 N (500 lb)

  • Nennkraft (Fx, Fy): 1115 N
  • Nennmoment (Mx, My): 56 Nm
  • Nennmoment (Mz): 28 Nm
  • Empfindlichkeit (Fx, Fy): 1,35 µV/V-N
  • Empfindlichkeit (Fz): 0,34 µV/V-N
  • Empfindlichkeit (Mx, My): 71 µV/V-N
  • Empfindlichkeit (Mz): 53 µV/V-N
  • Niedrigste Eigenfrequenz: 700 Hz
  • Nennkraft (Fz): 4450 N (1000 lb)

  • Nennkraft (Fx, Fy): 2225 N
  • Nennmoment (Mx, My): 110 Nm
  • Nennmoment (Mz): 56 Nm
  • Empfindlichkeit (Fx, Fy): 0,67 µV/V-N
  • Empfindlichkeit (Fz): 0,17 µV/V-N
  • Empfindlichkeit (Mx, My): 35 µV/V-N
  • Empfindlichkeit (Mz): 27 µV/V-N
  • Niedrigste Eigenfrequenz: 1000 Hz
Stellen Sie eine Frage
Produktbeschreibung

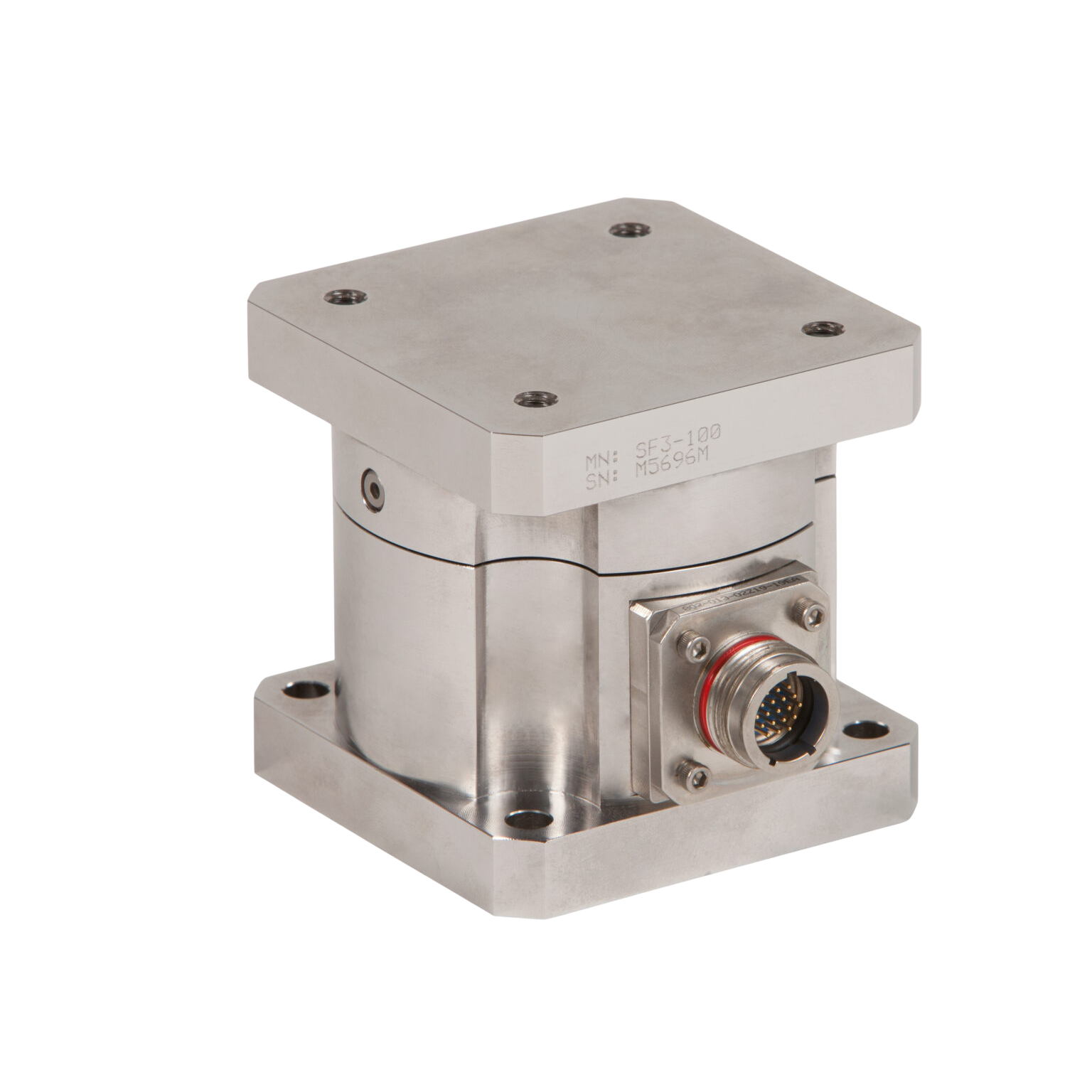

Dieser Sensor hat ein kompaktes Würfelgehäuse mit Gewindeeinsätzen auf der Oberseite und Durchgangslöchern auf der Unterseite, die als praktische Befestigungspunkte dienen. Der AMTI SF3 misst mit Dehnungsmessstreifen-Sensorelementen und ist mit einem 19-poligen Glenair-Stecker ausgestattet, der einen garantierten Schutz bei Untertauchen gewährleistet.

Technische Daten
Abmessungen 76 x 76 x 76 mm
Temperaturbereich -18 °C bis 50 °C
Material Edelstahl
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 6 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht 2 kg
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung 10 V max.
IP-Schutzart IP68 (70 m)
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung
