MC818

AMTI MC818 Langer rechteckiger Plattformsensor mit Befestigungseinsätzen (4,45-17,8 kN)

MC818

Langer rechteckiger Plattformsensor mit Befestigungseinsätzen (4,45-17,8 kN)

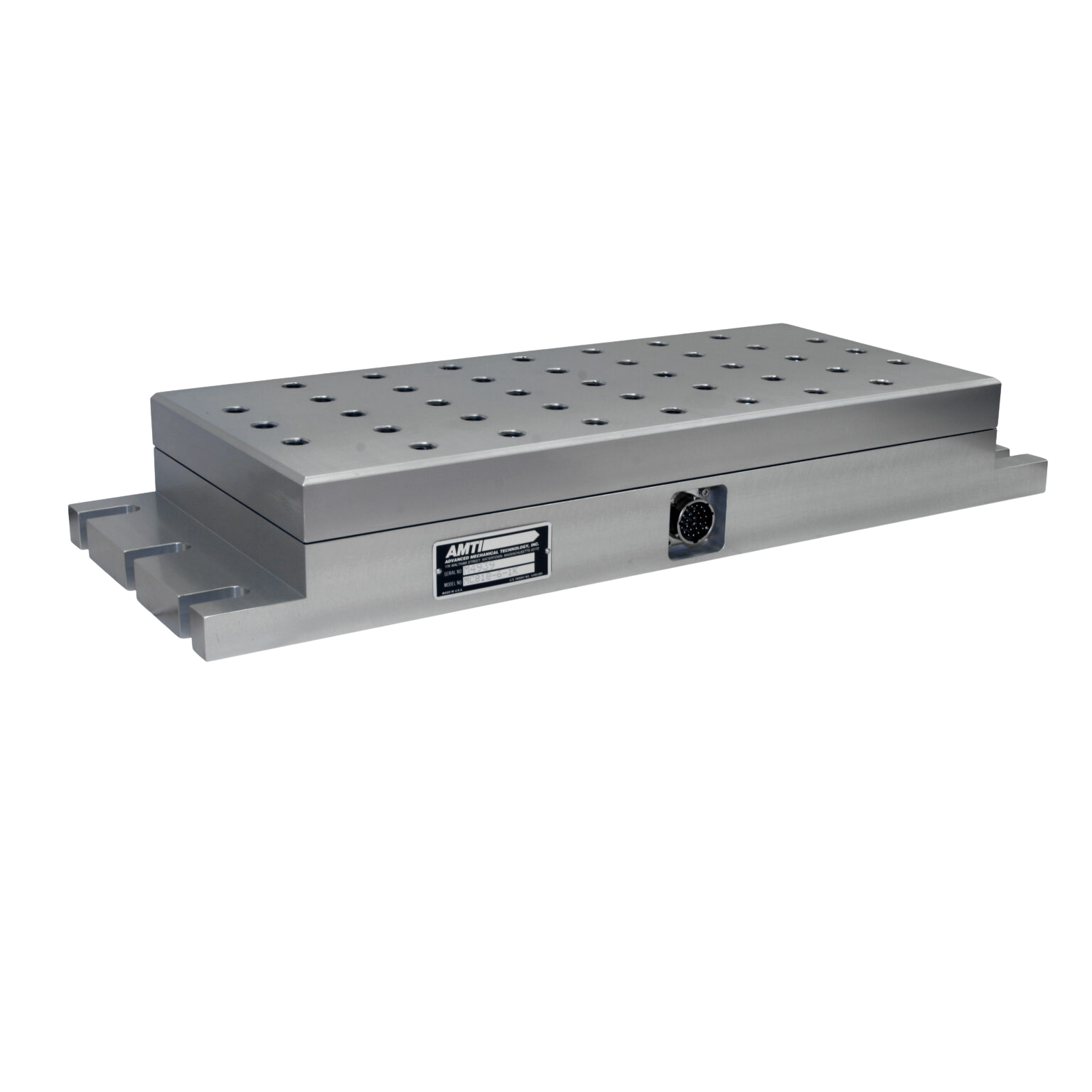

Der AMTI MC818 ist ein rechteckiger Sechs-Achsen-Wandler mit vier Elementen. Die Oberfläche ist mit 41 Gewindebohrungen für Befestigungspunkte des Kunden ausgestattet.
  • Nennkraft (Fz): 4,45 kN (1000 lb)

  • Nennkraft (Fx, Fy): 2,25 kN
  • Nennmoment (Mx): 450 Nm
  • Nennmoment (My): 900 Nm
  • Nennmoment (Mz): 510 Nm
  • Empfindlichkeit (Fx, Fy): 0,67 µV/V-N
  • Empfindlichkeit (Fz): 0,17 µV/V-N
  • Empfindlichkeit (Mx): 1,2 µV/V-N
  • Empfindlichkeit (My): 3,5 µV/V-N
  • Empfindlichkeit (Mz): 5,0 µV/V-N
  • Niedrigste Eigenfrequenz: 400 Hz
  • Nennkraft (Fz): 8,9 kN (2000 lb)

  • Nennkraft (Fx, Fy): 4,45 kN
  • Nennmoment (Mx): 900 Nm
  • Nennmoment (My): 1810 Nm
  • Nennmoment (Mz): 1020 Nm
  • Empfindlichkeit (Fx, Fy): 0,34 µV/V-N
  • Empfindlichkeit (Fz): 0,085 µV/V-N
  • Empfindlichkeit (Mx): 0,62 µV/V-N
  • Empfindlichkeit (My): 1,8 µV/V-N
  • Empfindlichkeit (Mz): 2,5 µV/V-N
  • Niedrigste Eigenfrequenz: 400 Hz
  • Nennkraft (Fz): 17,8 kN (4000 lb)

  • Nennkraft (Fx, Fy): 8,9 kN
  • Nennmoment (Mx): 1810 Nm
  • Nennmoment (My): 3620 Nm
  • Nennmoment (Mz): 2030 Nm
  • Empfindlichkeit (Fx, Fy): 0,17 µV/V-N
  • Empfindlichkeit (Fz): 0,043 µV/V-N
  • Empfindlichkeit (Mx): 0,35 µV/V-N
  • Empfindlichkeit (My): 1,0 µV/V-N
  • Empfindlichkeit (Mz): 1,2 µV/V-N
  • Niedrigste Eigenfrequenz: 400 Hz
Stellen Sie eine Frage
Produktbeschreibung

Hergestellt aus einer hochfesten Aluminiumlegierung mit eloxierter Oberfläche, ist der Flanschfuß des AMTI MC818 auch für die Montage in T-Nuten ausgelegt. Elastomere O-Ring-Dichtungen und eine interne Vergussmasse bieten zusätzlichen Schutz für die Dehnungsmessstreifen und die Verkabelung und sorgen für eine lange Lebensdauer.

Technische Daten
Abmessungen 203 x 559 x 79 mm
Temperaturbereich -18 °C bis 50 °C
Material Aluminium
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 6 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht 20 kg
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung 10 V max.
IP-Schutzart IP60
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung
