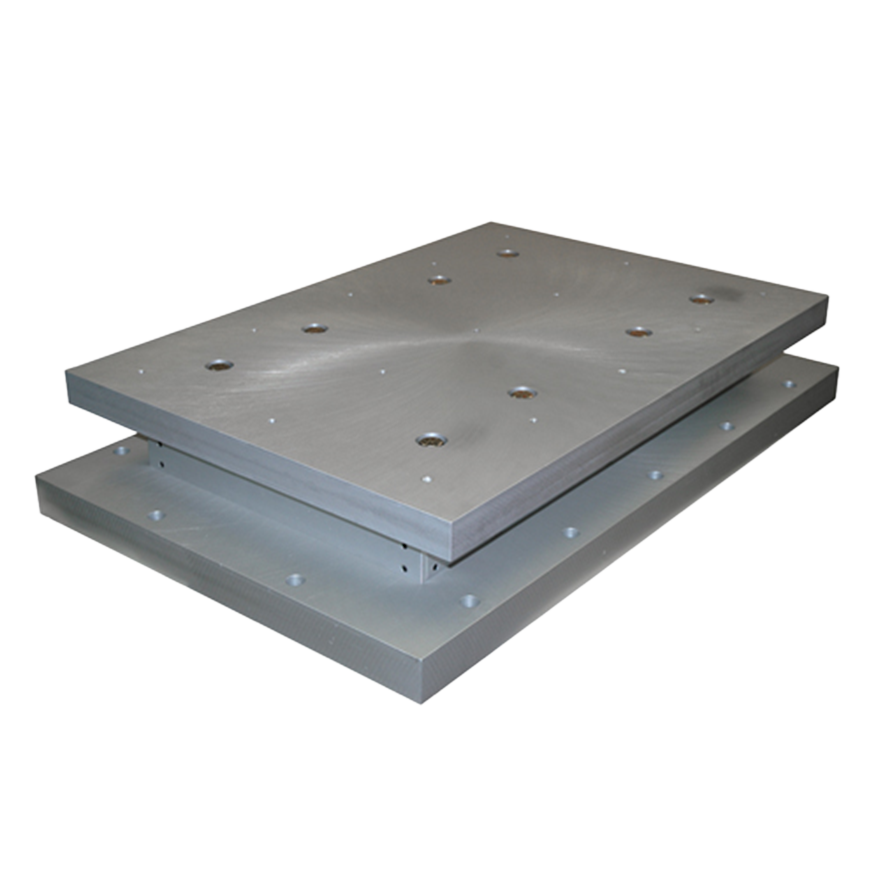

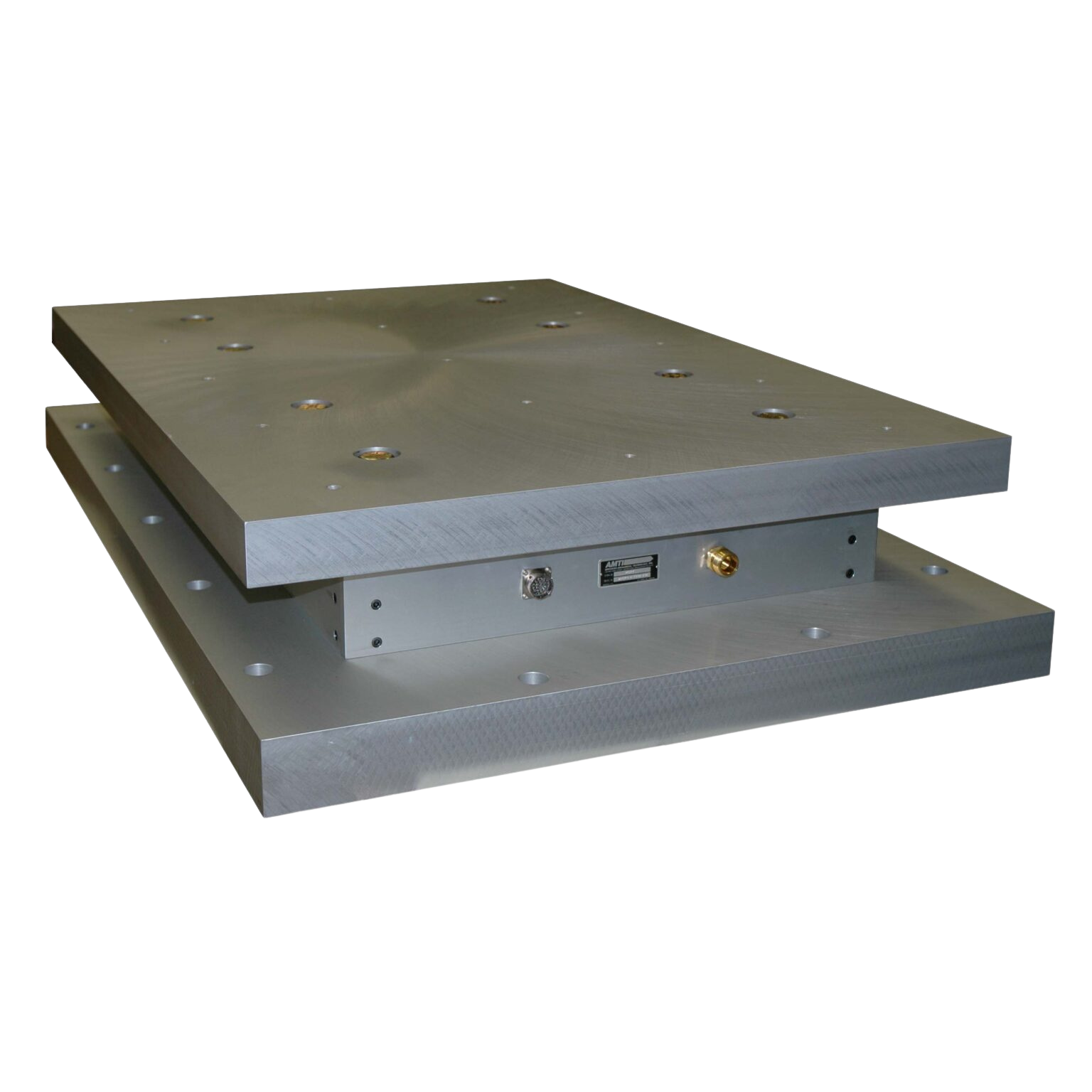

AMTI MC3246 3 Achsen Fahrwerk Kraft Messplattform (445-890 kN)

MC3246

3 Achsen Fahrwerk Kraft Messplattform (445-890 kN)

Der AMTI MC3246 bietet eine größere Fläche als der AMTI MC3232 und ist ein dreikanaliger Plattform Kraftsensor, der für Falltests von Fahrwerksmechanismen entwickelt wurde. Die obere Platte hat eine relativ geringe Masse, was zu hohen vertikalen und horizontalen Eigenfrequenzen führt. Diese Eigenschaft macht den AMTI MC3246 zum perfekten Instrument für die Analyse von Hochgeschwindigkeitsaufprallen mit höchster Genauigkeit.
  • Nennkraft (Fz): 445 kN (100000 lb)

  • Nennkraft (Fx, Fy): 222,5 kN
  • Empfindlichkeit (Fx, Fy): 0,13 µV/V-N
  • Empfindlichkeit (Fz): 0,003 µV/V-N
  • Nennkraft (Fz): 667,5 kN (150000 lb)

  • Nennkraft (Fx, Fy): 222,5 kN
  • Empfindlichkeit (Fx, Fy): 0,009 µV/V-N
  • Empfindlichkeit (Fz): 0,0018 µV/V-N
  • Nennkraft (Fz): 890 kN (200000 lb)

  • Nennkraft (Fx, Fy): 222,5 kN
  • Empfindlichkeit (Fx, Fy): 0,007 µV/V-N
  • Empfindlichkeit (Fz): 0,0013 µV/V-N
Stellen Sie eine Frage
Produktbeschreibung

Die resistiven Folien-Dehnungsmessstreifen und 4-armigen Wheatstone-Brücken des AMTI MC3246 optimieren die Messgenauigkeit innerhalb des Instrumentengehäuses aus 6061-T6-Aluminium. Eine eloxierte Oberfläche bietet zusätzlichen Schutz vor Umwelteinflüssen und industriellen Bedingungen.

Dieser Sensor verfügt außerdem über Befestigungsvorrichtungen an der Ober- und Unterseite, die für maximale Steifigkeit sorgen und gleichzeitig das inhärente Übersprechen und übermäßige Nullpunktverschiebungen minimieren.

Technische Daten
Abmessungen 83,7 x 132 x 24,1 cm
Temperaturbereich -18 °C bis 50 °C
Material Aluminium
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 3 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht 377 kg
Kanäle Fx, Fy, Fz
Erregung 10 V max.
IP-Schutzart IP60
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung
