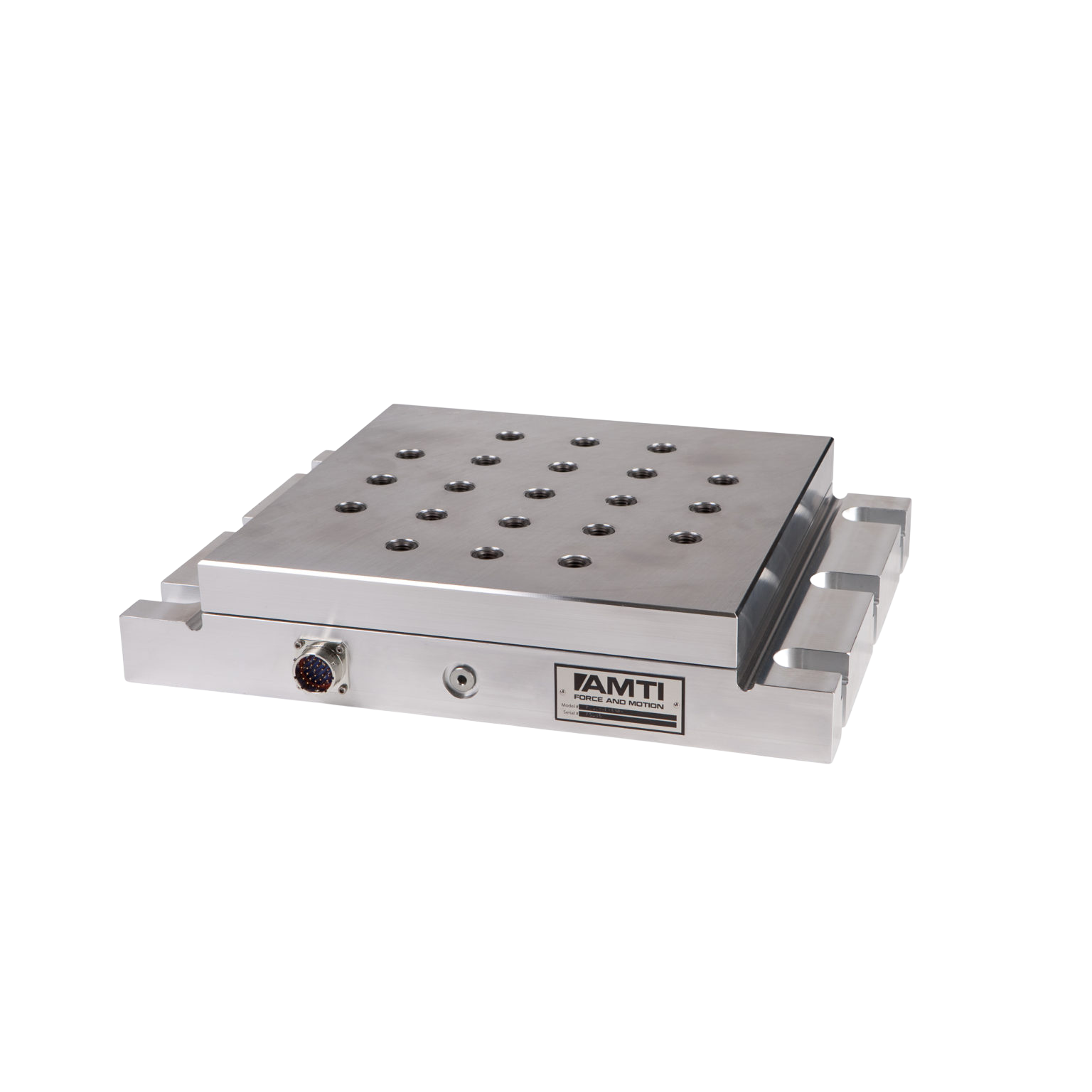

AMTI MC12 Robuster Sensor mit Befestigungseinsätzen (2,25-8,9 kN)

MC12

Robuster Sensor mit Befestigungseinsätzen (2,25-8,9 kN)

Der AMTI MC12 ist der ideale Sensor für Messungen in der Fertigung und Bearbeitung. Der aus einer 7075-T6-Aluminiumlegierung gefertigte AMTI MC12 ist so konstruiert, dass er rauen Test- und Fertigungsbedingungen mit präziser Wiederholgenauigkeit standhält. Die Außenseite ist mit einer schützenden eloxierten Oberfläche versehen, um Korrosion zu widerstehen.
  • Nennkraft (Fz): 4,45 kN (1000 lb)

  • Nennkraft (Fx, Fy): 2,25 kN
  • Nennmoment (Mx, My): 680 Nm
  • Nennmoment (Mz): 340 Nm
  • Empfindlichkeit (Fx, Fy): 0,67 µV/V-N
  • Empfindlichkeit (Fz): 0,17 µV/V-N
  • Empfindlichkeit (Mx, My): 2,5 µV/V-N
  • Empfindlichkeit (Mz): 5,8 µV/V-N
  • Niedrigste Eigenfrequenz: 450 Hz
  • Nennkraft (Fz): 8,9 kN (2000 lb)

  • Nennkraft (Fx, Fy): 4,45 kN
  • Nennmoment (Mx, My): 1360 Nm
  • Nennmoment (Mz): 680 Nm
  • Empfindlichkeit (Fx, Fy): 0,34 µV/V-N
  • Empfindlichkeit (Fz): 0,09 µV/V-N
  • Empfindlichkeit (Mx, My): 1,2 µV/V-N
  • Empfindlichkeit (Mz): 2,9 µV/V-N
  • Niedrigste Eigenfrequenz: 580 Hz
  • Nennkraft (Fz): 17,8 kN (4000 lb)

  • Nennkraft (Fx, Fy): 8,9 kN
  • Nennmoment (Mx, My): 2710 Nm
  • Nennmoment (Mz): 1360 Nm
  • Empfindlichkeit (Fx, Fy): 0,17 µV/V-N
  • Empfindlichkeit (Fz): 0,04 µV/V-N
  • Empfindlichkeit (Mx, My): 0,62 µV/V-N
  • Empfindlichkeit (Mz): 1,5 µV/V-N
  • Niedrigste Eigenfrequenz: 750 Hz
Stellen Sie eine Frage
Produktbeschreibung

Die vier Sensorelemente im Inneren des AMTI MC12 Sensors sind an der oberen und unteren Platte des Gehäuses verschraubt. Im gesamten Gehäuse des Sensors werden Viton-Dichtungen verwendet. Elastomere O-Ring-Dichtungen schützen die Dehnungsmessstreifen und die Verkabelung, um eine maximale Langzeitkonsistenz und zuverlässige Leistung zu gewährleisten.

Technische Daten
Abmessungen 305 x 406 x 79 mm
Temperaturbereich -18 °C bis 50 °C
Material Aluminium
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 6 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht 23 kg
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung 10 V max.
IP-Schutzart IP60
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung
