ME MESSSYSTEME KD60a - Biegebalken Kraftsensor (5-500 N)

KD60a

Biegebalken Kraftsensor (5-500 N)

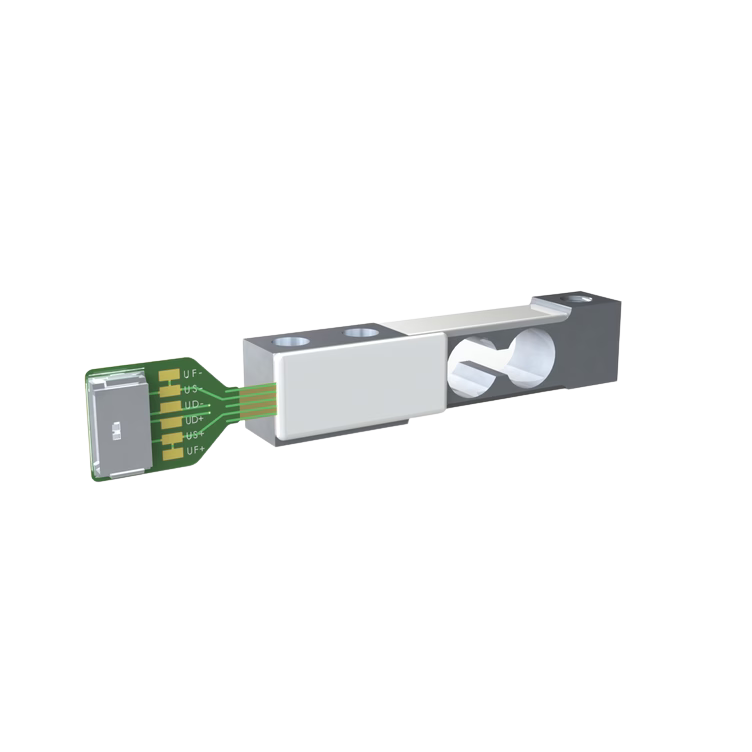

Der Kraftsensor ME KD60a dient als Nachfolger für den ME KD60 Kraftsensor. Er hat ebenfalls die Geometrie einer Miniatur-Wägezelle und wird über die Durchgangsbohrungen einseitig befestigt. Die Krafteinleitung erfolgt in das Gewinde M5. Die Krafteinleitung wird bei Belastung parallel verschoben. Verschiebungen des Krafteinleitung und Querkräfte toleriert der Kraftsensor aufgrund seiner Ausführung als Doppelbalken.

  • Genauigkeitsklasse: 0,1
  • Abmessungen: 60 mm x 10 mm x 14 mm
  • Krafteinleitung: 1 x Innengewinde M5x0,8
  • Anschluss: IDC-Steckverbinder und Lötkontakte
  • Material: Edelstahl
Stellen Sie eine Frage
Produktbeschreibung

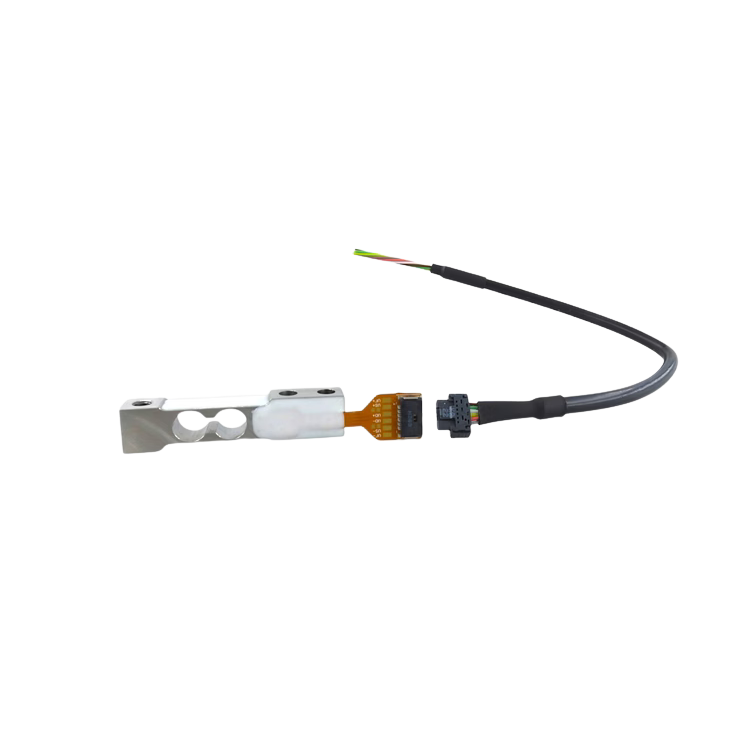

Die Besonderheit dieses Modells besteht u. a. in der wählbaren Anschlussmöglichkeit: dank der integrierten Platine kann der passende Anschluss gewählt werden. Zur Auswahl stehen entweder die Lötkontakte für einen direkten Kabelanschluss oder ein kleiner IDC-Steckverbinder für ein passendes Anschlusskabel.

Der Kraftsensor ME KD60a kann bis zu einem Ausgangssignal von 2 mV/V bzw. bis zum Doppelten der jeweils angegebenen Nennkraft verwendet werden.

Auf Anfrage ist eine Hochtemperatur-Ausführung (HT) für eine maximale Einsatztemperatur von 150°C möglich. Dieser Sensor eignet sich für Prüfstände mit hoher Dauerbelastung.

Downloads

Alle Downloads
Datenblatt - KD60a 5 N
Datenblatt - KD60a 10 N
Datenblatt - KD60a 20 N
Datenblatt - KD60a 50 N
Datenblatt - KD60a 200 N
Datenblatt - KD60a 500 N
