AMTI FS6 - Kompakter Inline Montage Kraft Drehmoment Sensor (445-2225 N)

FS6

Kompakter Inline Montage Kraft Drehmoment Sensor (445-2225 N)

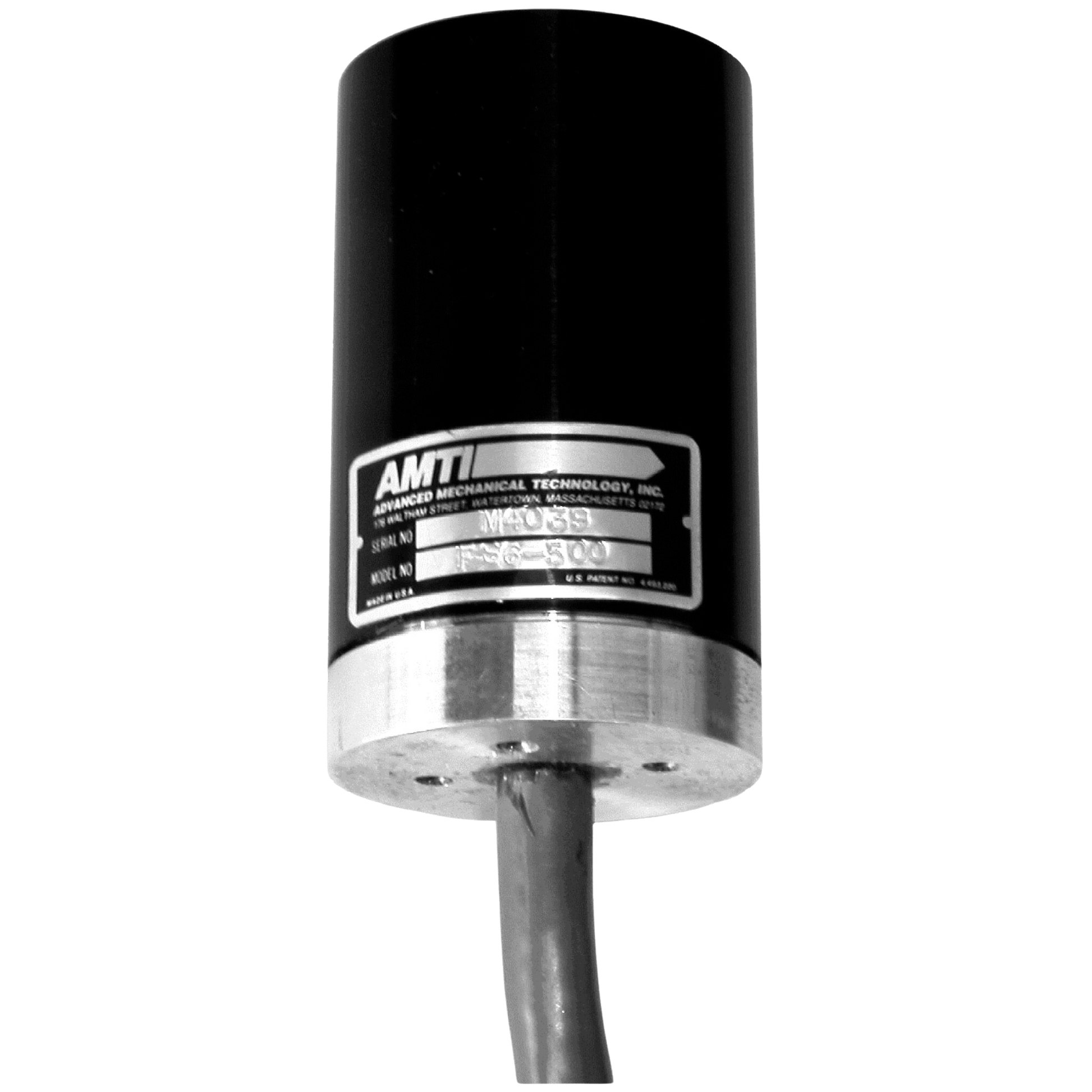

Der AMTI FS6 ist ein 6 Kanal Fixiersensor, der für die präzise Messung von Kräften und Momenten entlang der X-, Y- und Z-Achse entwickelt wurde und bequem zwischen zwei Lastaufnehmern montiert werden kann. Sowohl die Ober- als auch die Unterseite des Sensors verfügen über Gewindebohrungen als Befestigungspunkte. Der Körper dieses Messwandlers ist aus einer hochfesten Aluminiumlegierung gefertigt, die für eine hervorragende Haltbarkeit sorgt. Mit seiner eloxierten Oberfläche, die auch rauen Umgebungsbedingungen standhält, ist der FS6 ideal für eine Vielzahl von Testbedingungen geeignet.
  • Nennkraft (Fz): 445 N (100 lb)

  • Nennkraft (Fx, Fy): 225 N
  • Nennmoment (Mx, My): 11 Nm
  • Nennmoment (Mz): 5,6 Nm
  • Empfindlichkeit (Fx, Fy): 5,4 µV/V-N
  • Empfindlichkeit (Fz): 1,35 µV/V-N
  • Empfindlichkeit (Mx, My): 266 µV/V-N
  • Empfindlichkeit (Mz): 212 µV/V-N
  • Nennkraft (Fz): 1115 N (250 lb)

  • Nennkraft (Fx, Fy): 555 N
  • Nennmoment (Mx, My): 28 Nm
  • Nennmoment (Mz): 14 Nm
  • Empfindlichkeit (Fx, Fy): 2,16 µV/V-N
  • Empfindlichkeit (Fz): 0,54 µV/V-N
  • Empfindlichkeit (Mx, My): 106 µV/V-N
  • Empfindlichkeit (Mz): 85 µV/V-N
  • Nennkraft (Fz): 2225 N (500 lb)

  • Nennkraft (Fx, Fy): 1115 N
  • Nennmoment (Mx, My): 56 Nm
  • Nennmoment (Mz): 28 Nm
  • Empfindlichkeit (Fx, Fy): 1,08 µV/V-N
  • Empfindlichkeit (Fz): 0,27 µV/V-N
  • Empfindlichkeit (Mx, My): 53 µV/V-N
  • Empfindlichkeit (Mz): 42 µV/V-N
Stellen Sie eine Frage
Produktbeschreibung

Die hohe Steifigkeit, die hohe Empfindlichkeit und die geringe Übersprechung des AMTI FS6 sorgen für eine ausgezeichnete Wiederholbarkeit und Stabilität bei langfristiger Verwendung. Zu den gängigen Anwendungsbereichen dieses Sensors gehören Robotik, Ergonomie und industrielle Entwicklungsforschung.

Die Dehnungsmessstreifen in diesem Sensor sind am Außendurchmesser des Dehnungselements angebracht und in vierarmigen Brücken verdrahtet. Diese Verdrahtung ist über die Unterseite des Sensors mit einem Ausgangskabel verbunden.

Technische Daten
Abmessungen 64 x 38 mm
Temperaturbereich -18 °C bis 50 °C
Material Aluminium
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 6 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht 0,1 kg
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung 10 V max.
IP-Schutzart IP60
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung

Downloads

Alle Downloads

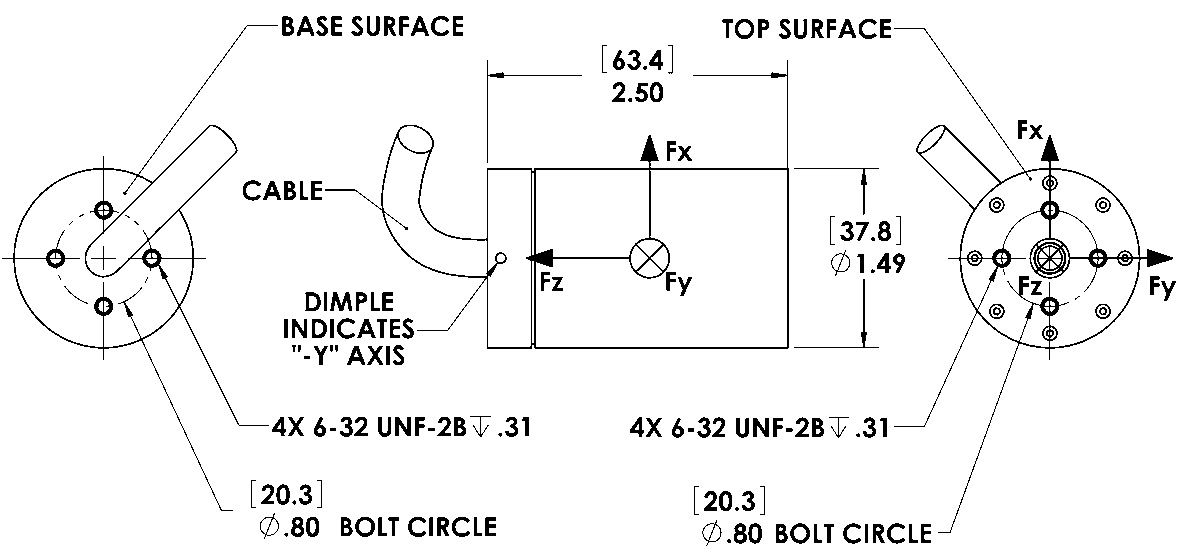

Zeichnung - FS6
