AD2.5D

AMTI AD2.5D - Allzweck Kraft Drehmoment Sensor (445-4450 N)

AD2.5D

Allzweck Kraft Drehmoment Sensor (445-4450 N)

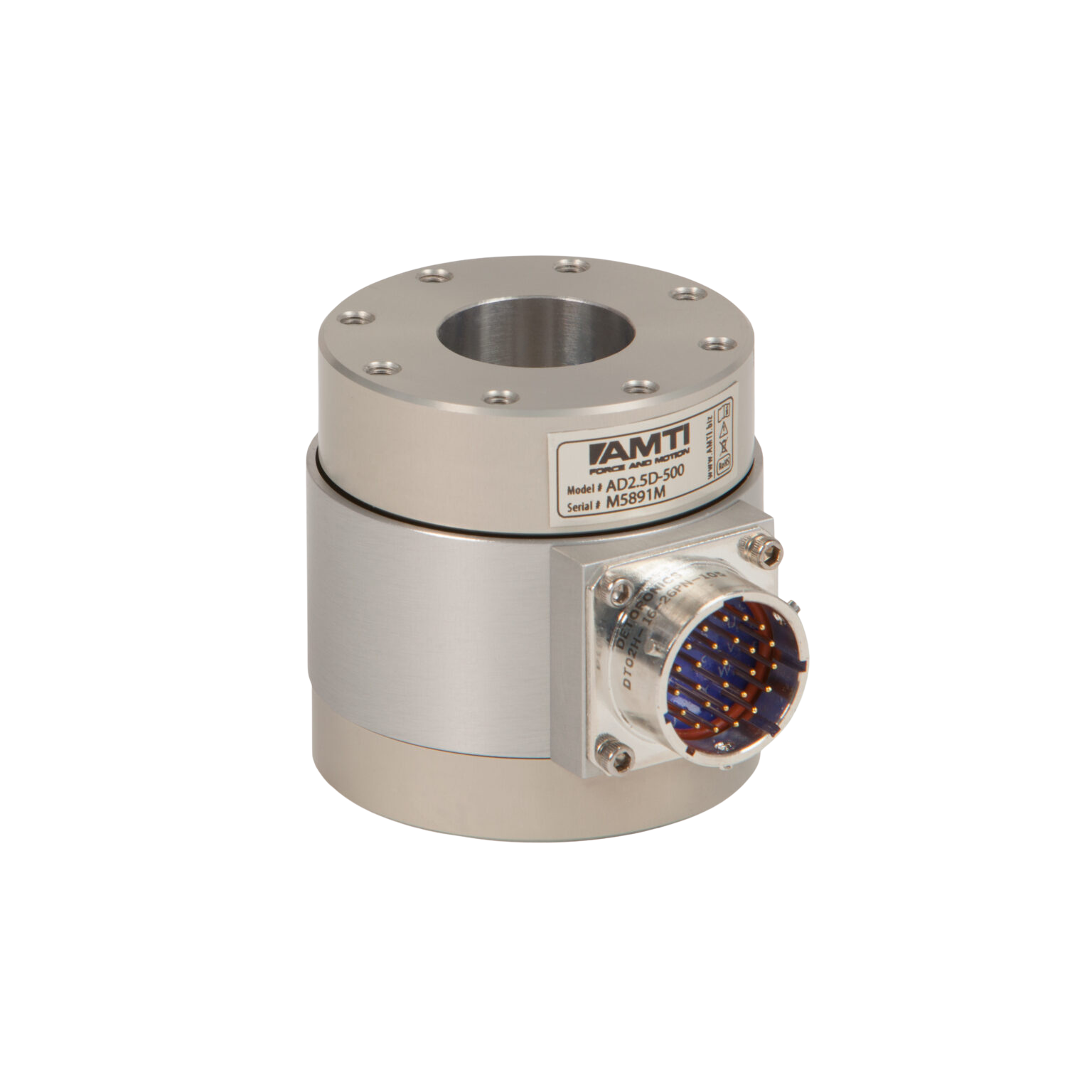

Der AMTI AD2.5D ist ein zylindrischer, kompakter Sensor aus hochfestem Aluminium, der für anspruchsvolle Einsatzbedingungen ausgelegt ist und sich durch überragende Langlebigkeit auszeichnet. Der Sensor ist an seiner Ober- und Unterseite mit Gewindeanschlüssen ausgestattet.

Auch in der Edelstahl Variante AMTI SD2.5D erhältlich.
  • Nennkraft (Fz): 445 N (100 lb)

  • Nennkraft (Fx, Fy): 225 N
  • Nennmoment (Mx, My): 11 Nm
  • Nennmoment (Mz): 5,6 Nm
  • Empfindlichkeit (Fx, Fy): 5,4 µV/V-N
  • Empfindlichkeit (Fz): 1,35 µV/V-N
  • Empfindlichkeit (Mx, My): 266 µV/V-N
  • Empfindlichkeit (Mz): 212 µV/V-N
  • Niedrigste Eigenfrequenz: 300 Hz
  • Nennkraft (Fz): 1115 N (250 lb)

  • Nennkraft (Fx, Fy): 555 N
  • Nennmoment (Mx, My): 28 Nm
  • Nennmoment (Mz): 14 Nm
  • Empfindlichkeit (Fx, Fy): 2,70 µV/V-N
  • Empfindlichkeit (Fz): 0,67 µV/V-N
  • Empfindlichkeit (Mx, My): 137 µV/V-N
  • Empfindlichkeit (Mz): 106 µV/V-N
  • Niedrigste Eigenfrequenz: 500 Hz
  • Nennkraft (Fz): 2225 N (500 lb)

  • Nennkraft (Fx, Fy): 1115 N
  • Nennmoment (Mx, My): 56 Nm
  • Nennmoment (Mz): 28 Nm
  • Empfindlichkeit (Fx, Fy): 1,35 µV/V-N
  • Empfindlichkeit (Fz): 0,34 µV/V-N
  • Empfindlichkeit (Mx, My): 71 µV/V-N
  • Empfindlichkeit (Mz): 53 µV/V-N
  • Niedrigste Eigenfrequenz: 700 Hz
  • Nennkraft (Fz): 4450 N (1000 lb)

  • Nennkraft (Fx, Fy): 2225 N
  • Nennmoment (Mx, My): 110 Nm
  • Nennmoment (Mz): 56 Nm
  • Empfindlichkeit (Fx, Fy): 0,67 µV/V-N
  • Empfindlichkeit (Fz): 0,17 µV/V-N
  • Empfindlichkeit (Mx, My): 35 µV/V-N
  • Empfindlichkeit (Mz): 27 µV/V-N
  • Niedrigste Eigenfrequenz: 1000 Hz
Stellen Sie eine Frage
Produktbeschreibung

Der sechsachsige AMTI AD.25D mit eloxierter Oberfläche verfügt außerdem über ein internes Aluminiumgehäuse, um den mechanischen Schutz der Sensorelemente und der Verkabelung zu gewährleisten.

Technische Daten
Abmessungen 64 x 64 mm
Temperaturbereich -18 °C bis 50 °C
Material Aluminium
Hysterese (Fx, Fy, Fz) <1 % des Skalenwerts
Analoge Ausgänge 6 Kanäle
Sensorelemente Dehnungsmessstreifen Brücke
Crosstalk <2 % auf allen Kanälen
Gewicht 0,5 kg
Kanäle Fx, Fy, Fz, Mx, My, Mz
Erregung 10 V max.
IP-Schutzart IP50
Digitale Ausgänge USB (mit GEN-5)
Verstärker  GEN-5 (nicht inkludiert)
Fx, Fy, Fz Nichtlinearität ±0,2 % Vollleistung

Downloads

Alle Downloads

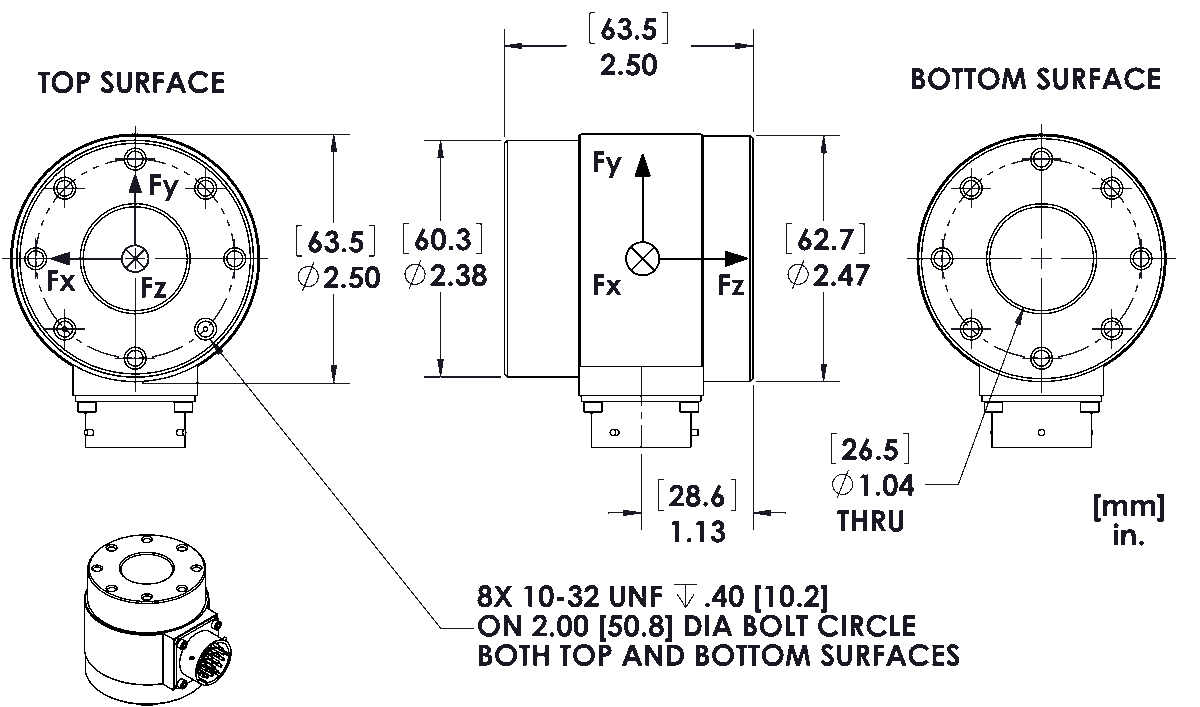

Zeichnung - AD2
