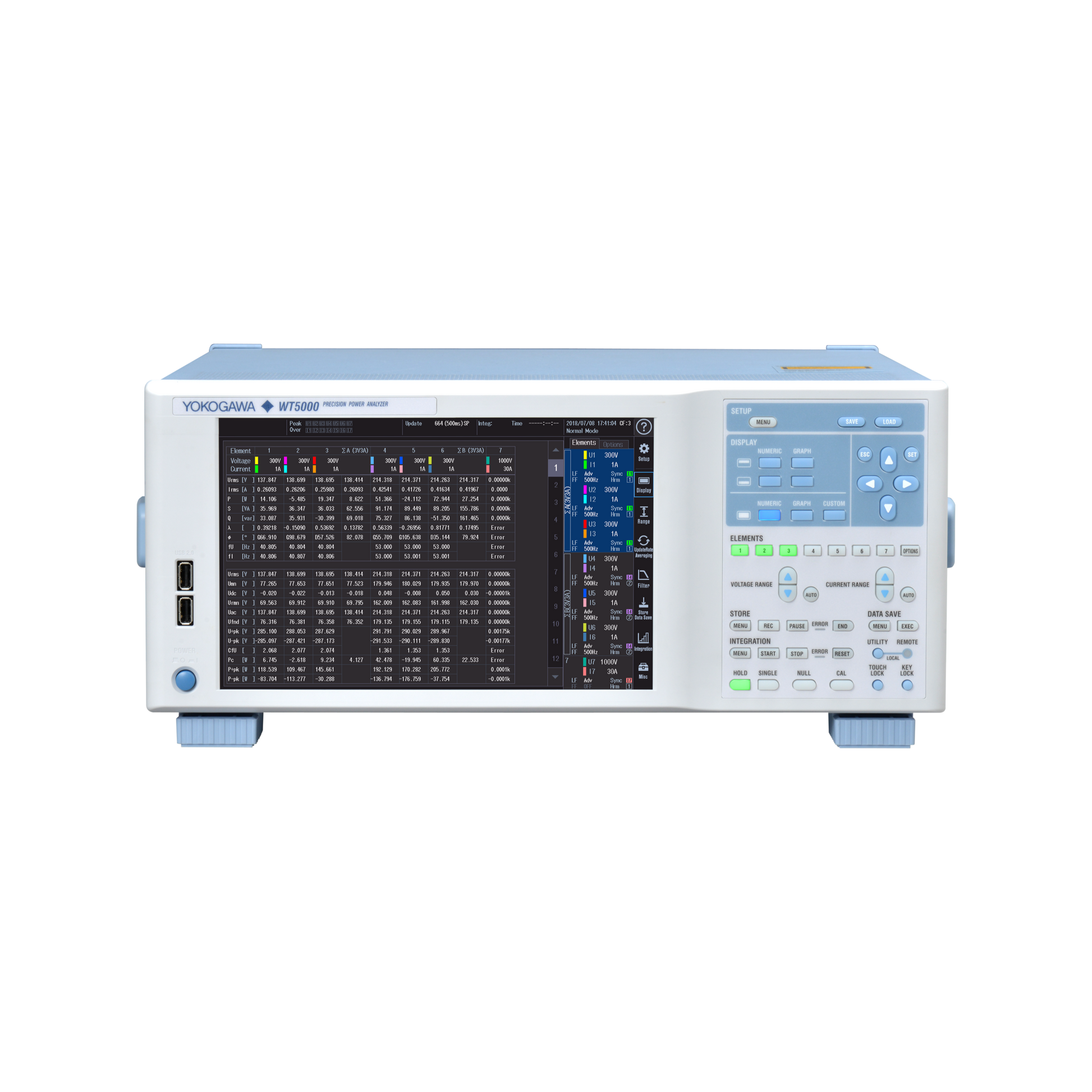

WT5000

Präzisions-Leistungsanalysator

  • Insgesamt können bis zu 7 elektrische Leistungen und 4 Drehmomente/Drehzahlen gleichzeitig und in Echtzeit gemessen werden.
  • Über eine Master-/Slave Funktion ermöglicht der WT5000 zudem die simultane Evaluierung von 28 elektrischen Leistungen und 16 Drehmomenten/Drehzahlen und deckt damit nahezu jede Anwendung ab.
  • Mit erweiterten Filtermöglichkeiten sowie der dualen Oberschwingungsanalyse bis zu Grundfrequenzen von maximal 300 kHz, stellt der WT5000 weitere Werkzeuge zur Verfügung, um Messaufgaben erfolgreich abzuschließen.

Zu den WT5000 Modulen.

Produktbeschreibung
  • In Kombination mit seiner modularen Bauweise, mit 5 A und 30 A Leistungsmodulen und der weltweit höchsten Genauigkeit und Präzision, ist der WT5000 das perfekte Leistungsmessgerät für die anspruchsvollsten Messaufgaben.
  • Das ideale Gerät für Wirkungsgradtests von gesteuerten Umrichter-Motoren, Technologien aus dem Bereich der erneuerbaren Energie undAntriebsanwendungen wie Pumpen, Gebläsen und elektrischen Fahrzeugen.
  • Evaluierung und Vergleich von Eingangs- und Ausgang-Oberschwingungen von Umrichtern, Motoren oder Spannungskonstantern bis zur 500. Ordnung.
  • Die Effekte von Rauschen und Aliasing lassen sich mit Antialiasing- und Netzfilter durch die Digital Parallel Path Technologie minimieren, wodurch eine gleichzeitige Leistungsanalyse von Komponenten mit großer und geringer Bandbreite möglich ist.

Filter

  • Synchronisationsquellenfilter: Anstatt auf den Nulldurchgang zu synchronisieren, kann ein beliebiger Punkt des Quellensignals für die Synchronisation ausgewählt werden.
  • Erweiterte Frequenzfilter: Gleichzeitige Messung der Grund- und Schaltfrequenzen, ohne Einfluss auf andere Parameter.
  • Parallele Digitalpfad-Filter: Unterstützt durch einen Hochfrequenz-Antialiasing-Filter gewährleisten zwei getrennte Netzfilter für normale und Harmonischen-Messungen eine hohe Genauigkeit ohne Aliasing in einem breiten Frequenzbereich und bei Harmonischen Messungen. Die Anzahl der harmonischen Oberwellen kann eingeschränkt werden, um eine Dämpfung bei Messungen mit geringer Bandbreite zu vermeiden.
Technische Daten
  • garantierte Genauigkeit von 0,03 % (grundsätzliche Leistungsgenauigkeit)
  • 10 MS/s, 1 MHz Bandweite
  • 18 bit Auflösung
  • simultan 7 Phasen analysieren, mit nur einem Gerät
  • über 1.000 Leistungsparameter in Echtzeit für die Präzisions-Strommessung werden garantiert durch das innovative, koaxiale Shunt-Design

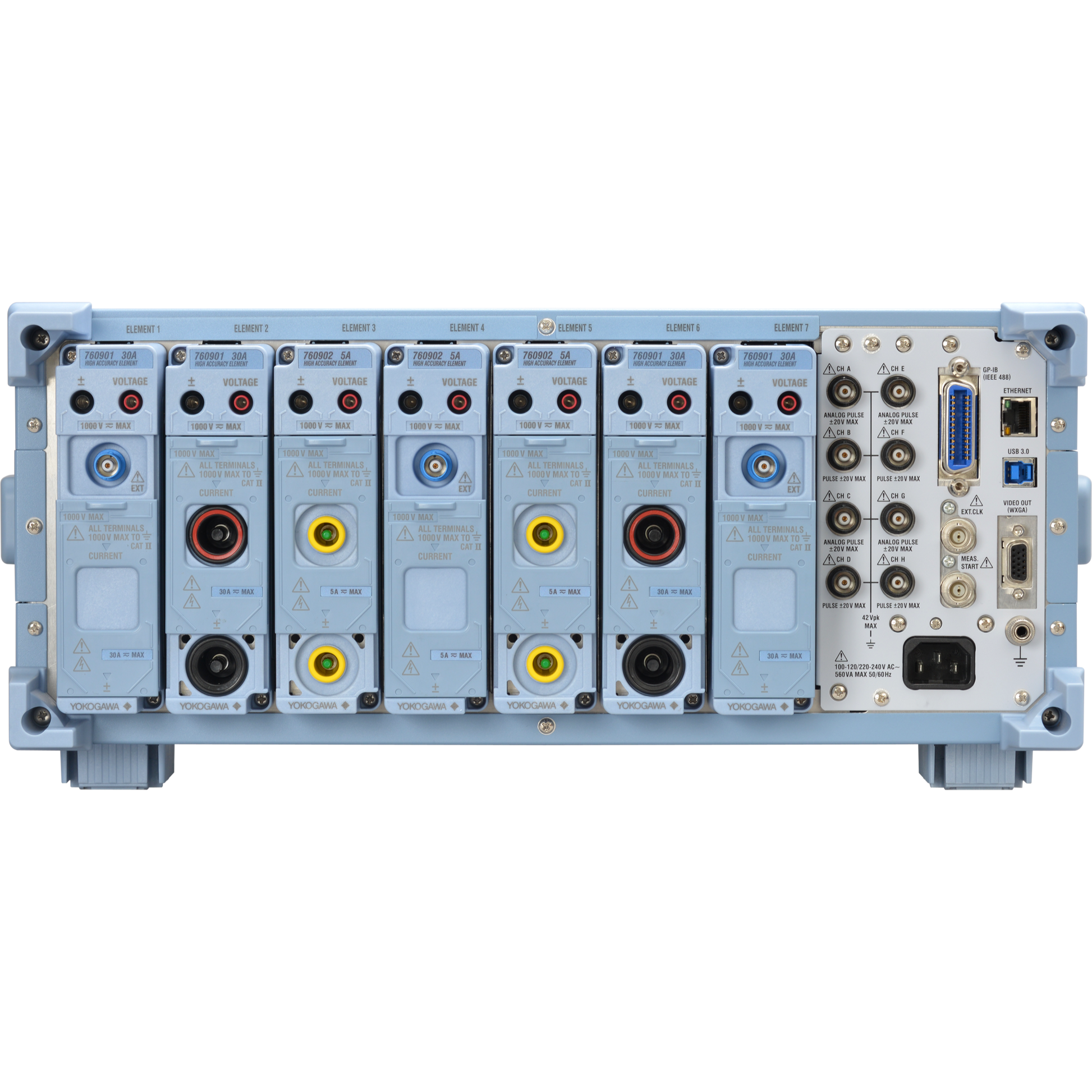

  • modular aufgebaut mit 7 austauschbaren Modulen und konfigurierbaren Elementen
  • Synchronisation mehrerer Messgeräte für große Multi-Phasen-Systeme
  • bis zu 4 Geschwindigkeits- und Drehmomenteingänge (als zusätzliche Eingänge konfigurierbar)
  • isolieren und messen der Oberschwingungs-Verluste mit konfigurierbaren Filtern für Breitband und der harmonischen Oberschwingungs-Leistungsanalyse
  • äußerst reaktionsschneller Touchscreen mit 10,1"
  • intuitive und einfache Menüs zum Konfigurieren, Anschließen, Messen und Aufzeichnen
  • modular vernetztes Design mit besonderem Augenmerk auf die sichere Bedienung
Zusatzinformationen
  • Mit der /G7-Option des WT5000 können jetzt Harmonischen-Analysen nach IEC/EN 61000-3-2, IEC/EN 61000-3-12, sowie Messungen von Spannungsschwankungen und Flicker nach IEC/EN 61000-3-3, IEC/EN 61000-3-11 durchgeführt werden. Zusätzliche grafische und numerische Darstellungsmöglichkeiten, Grenzwertüberwachungen und Reporterstellung sind mit der Harmonischen-/Flicker PC-Messsoftware möglich. Für Anwendungen, bei denen größere Ströme als 16 A/Phase (IEC61000-3-12) auftreten, können Nullflussstromwandler der CT200-Serie verwendet werden.

  • Die /DS-Option ermöglicht das Daten-Streaming in den PC oder in die Prüfstandsoftware zur lückenlosen und kontinuierlichen Aufzeichnung von Kurvenformdaten mit Abtastraten von bis zu 2 MS/s (abhängig von der Anzahl der ausgewählten Spannungen, Ströme, Drehmoment-, Drehzahl- und Auxiliary Signale). Die Ereignis-Trigger-Funktion erlaubt die Festlegung von Grenzwerten, um Messwerte zu erfassen, die innerhalb oder außerhalb eines spezifischen Leistungs- oder Strombereichs oder anderer Parameter liegen. Bei Erfüllung von den Trigger-Bedingungen können die Daten automatisch gespeichert, ausgedruckt oder auf einem USB-Speicherstick abgelegt werden.

Unerreichte Genauigkeit

Der WT5000 ist der weltweit genaueste Präzisions-Leistungsanalysator mit einer Grundgenauigkeit bei Leistungsmessungen von ±0,03 %. Seine Genauigkeitsspezifikation wird im Bereich von 1 % bis 130 % der ausgewählten Spannungs- und Strombereiche gewährleistet. Durch einen minimalen Einfluss des niedrigen Leistungsfaktors (0,02 % der Scheinleistung) arbeitet das Gerät auch bei großen Phasenverschiebungen und hohen Frequenzen sehr genau.

  • AC-Leistungsgenauigkeit: 0,01 % des Messwerts + 0,02 % des Messbereichs
  • DC-Leistungsgenauigkeit: 0,02 % des Messwerts + 0,05 % des Messbereichs
  • 18-Bit-ADC mit 10 MS/s

Einfache Bedienung

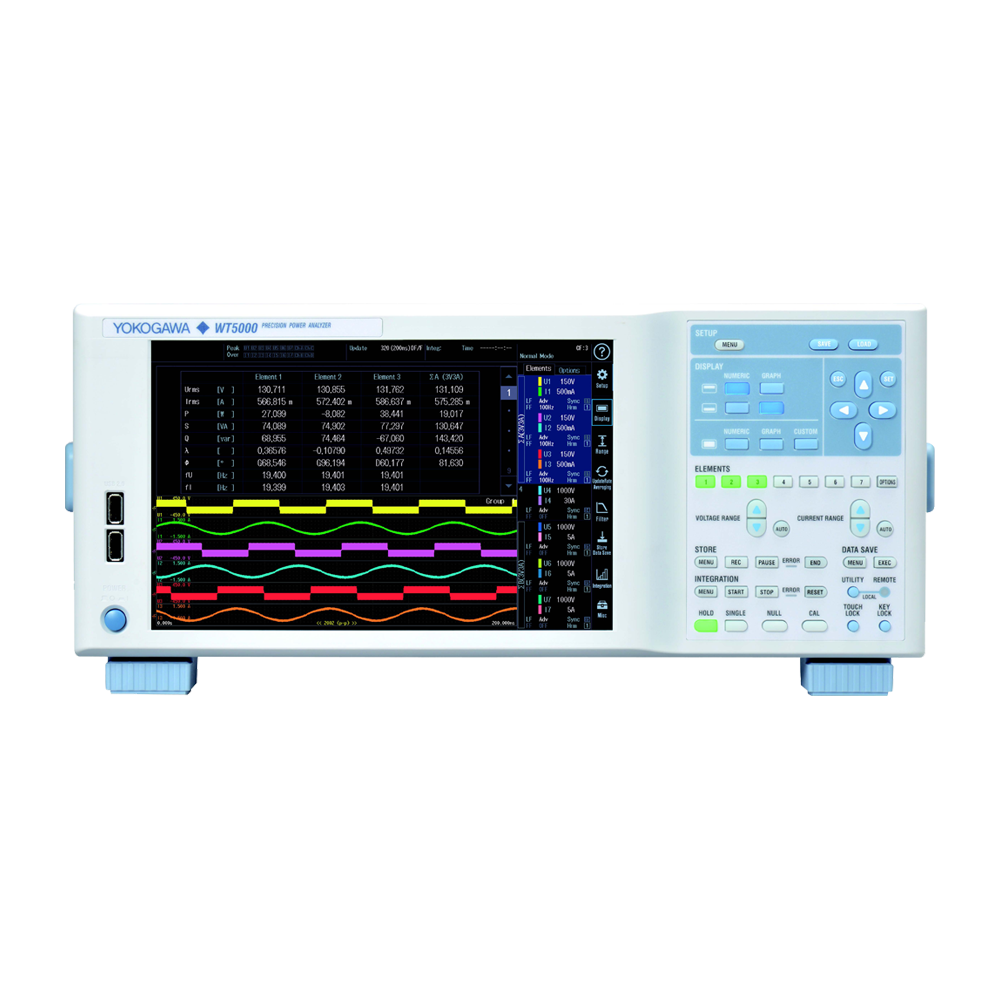

  • Schnell reagierender 10,1 Zoll elektrostatischer kapazitiver Touchscreen
  • Intuitive und einfache Menüs für Verbindungen, die Konfiguration, Messungen und Aufzeichnungen
  • Modulare Verbindungen, bei denen die Sicherheit Vorrang hat

Die Bedienung ist unabhängig voneinander über Touchscreen und/oder Hardware-Direkttasten möglich. Der WT5000 ermöglicht damit eine nahtlose und intuitive Bedienung, was Verbindungen, die Konfiguration und Messungen einfacher macht als je zuvor. Der 10,1" WXGA Touchscreen zeichnet sich durch eine ausgezeichneteStörfestigkeit sogar in Umgebungen mit starken Störungen aus, wie in der Nähe von Motoren und Umrichtern.

Flexibilität

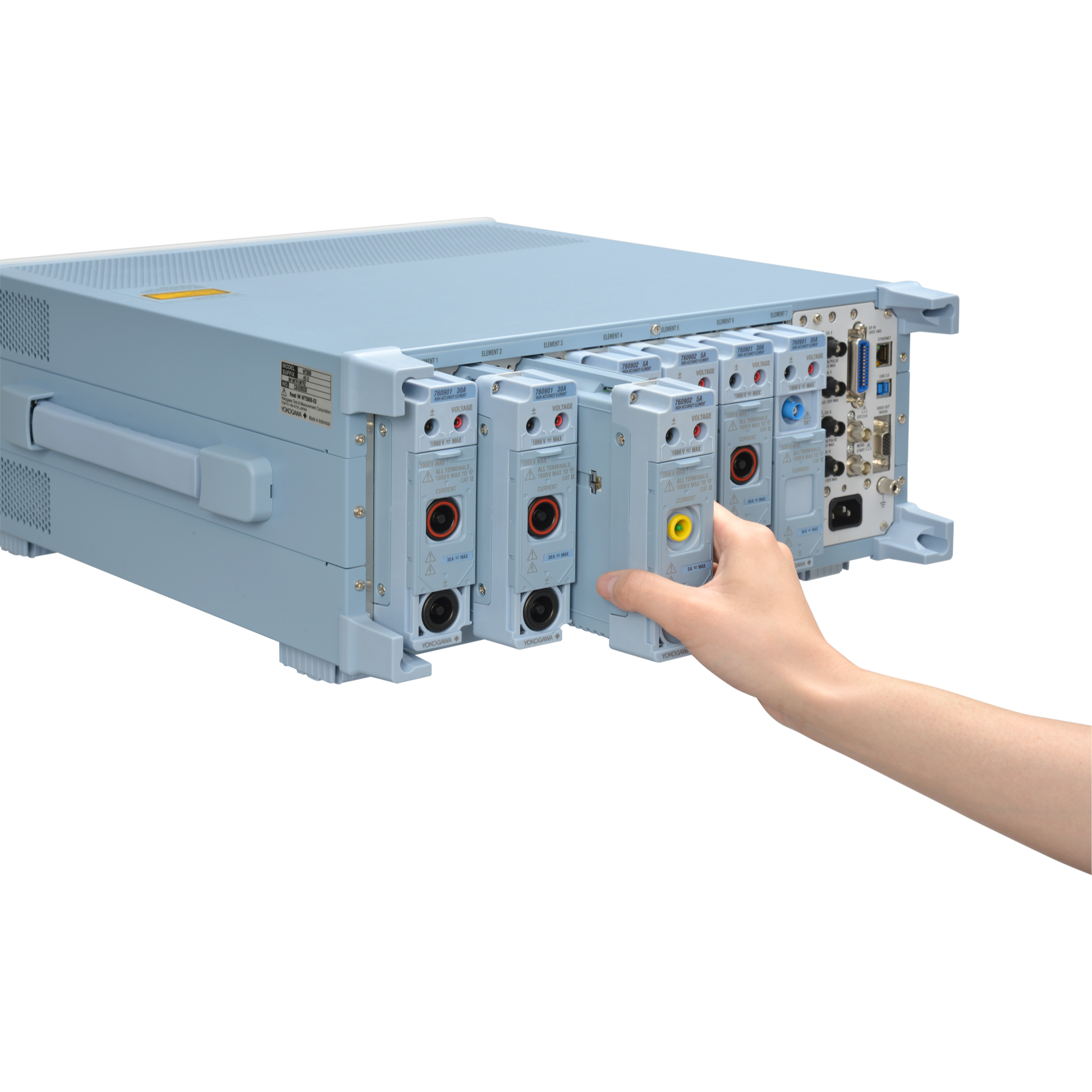

  • Modulare Architektur mit 7 durch den Anwender austauschbare und konfigurierbare Eingangselemente
  • Synchronisation mehrerer Geräte für große mehrphasige Systeme
  • Bei Motoren und Generatoren sind bis zu 4 Geschwindigkeits- und Drehmoment-Eingänge verfügbar, um die Gesamtsystemeffizienz zu messen
  • Isolation und Messung von harmonischen Verlusten mit fortschrittlichen konfigurierbaren Filtern für eine simultane Harmonischen- und Breitband-Leistungsanalyse
