Wärmebildkamera: Was ist das, wofür wird sie eingesetzt und wer braucht sie?

Inhaltsverzeichnis

1. Was ist eine Wärmebildkamera?
2. Wie funktioniert eine Wärmebildkamera?
3. Was kann man mit einer Wärmebildkamera sehen?
4. Wofür braucht man eine Wärmebildkamera?
   1. Gebäudethermografie
   2. Wärmeverlust mit einer Wärmebildkamera erkennen
   3. Wärmebildkamera für Elektriker und Elektrotechniker
   4. Wärmebildkamera für Industrie und Instandhaltung
5. Was ist der Unterschied zwischen einer Wärmebildkamera und einem Infrarot-Thermometer?
6. Wer braucht eine Wärmebildkamera?
   1. Für Bauunternehmen und Sanierungsbetriebe
   2. Für Energieberater und Gebäudetechniker
   3. Für Elektriker und Elektrotechniker
   4. Für Industrieunternehmen
   5. Für Facility Management
   6. Für Sachverständige und Prüfer
7. Warum die richtige Interpretation entscheidend ist
8. Wärmebildkamera in Österreich: Warum der Anwendungsfall entscheidend ist
9. Fazit: Wärmebildkameras als Werkzeug für technische Inspektionen
10. Quellenverzeichnis

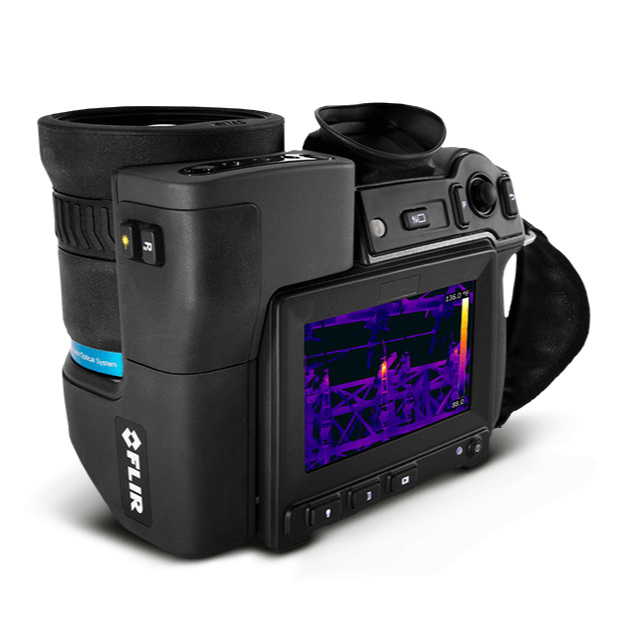

Was ist eine Wärmebildkamera?

Eine Wärmebildkamera, auch Thermografiekamera, Infrarotkamera oder Thermalkamera genannt, erfasst Infrarotstrahlung und wandelt die gewonnenen Informationen in ein sichtbares Bild um.

Während eine herkömmliche Kamera sichtbares Licht benötigt, arbeitet eine Wärmebildkamera mit Infrarotenergie. Gegenstände und Oberflächen geben abhängig von ihren physikalischen Eigenschaften und ihrer Temperatur thermische Strahlung ab. Ein Infrarotsensor kann diese Strahlung erfassen und daraus ein thermisches Bild erzeugen.

FLIR beschreibt Wärmebildkameras als berührungslose Systeme, die Infrarotenergie erfassen und daraus ein visuelles Bild erzeugen. Dadurch können thermische Unterschiede dargestellt werden, die mit dem menschlichen Auge nicht sichtbar sind. ^[1]

Wie funktioniert eine Wärmebildkamera?

Vereinfacht lässt sich die Funktionsweise in mehrere Schritte unterteilen:

Infrarotstrahlung → Sensor → Signalverarbeitung → Thermogramm → Interpretation

Das Objektiv der Kamera bündelt die Infrarotstrahlung auf einen thermischen Sensor. Der Sensor wandelt die empfangene Strahlung in elektrische Signale um. Die Elektronik der Kamera verarbeitet diese Informationen und erzeugt daraus das sichtbare Wärmebild. ^[1]

Je nach Kameramodell unterscheiden sich Auflösung, thermische Empfindlichkeit, Messbereich, Sichtfeld und weitere technische Eigenschaften. Diese Faktoren beeinflussen, für welche Anwendungen ein bestimmtes Gerät geeignet ist.

Besonders wichtig ist die Unterscheidung zwischen einer rein bildgebenden Darstellung und einer radiometrischen Messung. Bei quantitativen Temperaturmessungen müssen zusätzliche Einflussgrößen wie Emissionsgrad, Reflexionen, Entfernung und atmosphärische Bedingungen berücksichtigt werden. ^[2]

Was kann man mit einer Wärmebildkamera sehen?

Mit einer Wärmebildkamera lassen sich thermische Unterschiede innerhalb einer Szene sichtbar machen. Genau diese Information ist in zahlreichen technischen Bereichen interessant.

Typische Anwendungen sind unter anderem:

• Gebäudeinspektionen
• Untersuchungen von Dämmung und Gebäudehülle
• Erkennung thermischer Auffälligkeiten
• elektrische Inspektionen
• Maschinen- und Anlagenüberwachung
• vorbeugende Instandhaltung
• industrielle Prüfungen
• Forschung und Entwicklung

Entscheidend ist dabei immer der konkrete Anwendungsfall. Ein thermisches Bild zeigt zunächst eine Temperaturverteilung beziehungsweise thermische Auffälligkeit. Die technische Ursache muss anschließend fachgerecht bewertet werden.

Wofür braucht man eine Wärmebildkamera?

Die Frage „Wofür braucht man eine Wärmebildkamera?“ lässt sich am besten anhand konkreter Situationen beantworten. Überall dort, wo Temperaturunterschiede eine technische Information liefern können, kann Thermografie eine sinnvolle Ergänzung zur klassischen Sichtprüfung sein.

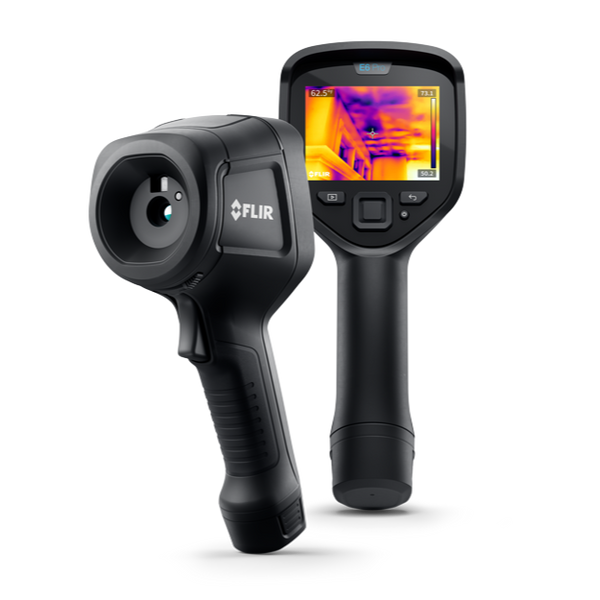

Gebäudethermografie

Im Gebäudebereich wird Thermografie eingesetzt, um thermische Auffälligkeiten an der Gebäudehülle zu untersuchen. Dazu können beispielsweise Wärmebrücken, Auffälligkeiten an Fenstern und Türen, thermische Unregelmäßigkeiten an Fassaden oder bestimmte Feuchteprobleme gehören.

Für Österreich ist dabei insbesondere die ÖNORM EN ISO 6781-1:2023 relevant. Sie beschreibt Anforderungen und Methoden für infrarotthermografische Dienstleistungen zur Feststellung von wärme-, luft- und feuchtebezogenen Unregelmäßigkeiten in Gebäuden. Dabei werden unter anderem Umfang der Untersuchung, eingesetzte Ausrüstung, Qualifikation und Berichterstattung berücksichtigt. ^[3]

Wärmeverlust mit einer Wärmebildkamera erkennen

Eine häufige Frage bei Gebäuden lautet: Wo verliert mein Gebäude Wärme?

Eine Wärmebildkamera kann dabei helfen, thermische Auffälligkeiten an der Gebäudehülle sichtbar zu machen. Das kann insbesondere bei Bestandsgebäuden, Sanierungen, Fenstern, Fassaden oder Dächern interessant sein.

Wichtig ist jedoch: Eine thermografische Aufnahme allein liefert nicht automatisch einen vollständigen energetischen Nachweis. Die Aussagekraft hängt unter anderem von den Messbedingungen, dem Gebäudezustand und der fachgerechten Interpretation ab.

Wärmebildkamera für Elektriker und Elektrotechniker

Auch in der Elektrotechnik spielt Thermografie eine wichtige Rolle. Elektrische Verbindungen, Schaltanlagen, Leitungen oder Komponenten können bei ungewöhnlicher Belastung oder erhöhtem Übergangswiderstand thermisch auffällig werden.

Eine Wärmebildkamera ermöglicht es, Temperaturverteilungen berührungslos sichtbar zu machen. Dadurch können Auffälligkeiten während einer Inspektion schneller lokalisiert und anschließend gezielt untersucht werden.

Dabei gilt auch hier: Ein heißer Bereich ist zunächst eine thermische Auffälligkeit und noch keine eindeutige Fehlerdiagnose. Die Ursache muss fachgerecht ermittelt werden.

Wärmebildkamera für Industrie und Instandhaltung

In industriellen Anlagen stellt sich häufig eine andere Frage: Wo verändert sich der Zustand einer Maschine oder Anlage?

Thermografie kann beispielsweise bei Motoren, Lagern, elektrischen Komponenten, Schaltschränken, Rohrleitungen und verschiedenen Maschinenkomponenten eingesetzt werden.

Damit kann sie Bestandteil einer zustandsorientierten Instandhaltungsstrategie werden:

Normalzustand erkennen → Abweichung feststellen → Ursache untersuchen → Maßnahme priorisieren

Was ist der Unterschied zwischen einer Wärmebildkamera und einem Infrarot-Thermometer?

Eine häufige Frage lautet: Warum brauche ich eine Wärmebildkamera, wenn ein Infrarot-Thermometer die Temperatur messen kann?

Beide Technologien arbeiten grundsätzlich mit Infrarotstrahlung. Der entscheidende Unterschied liegt jedoch in der Menge und räumlichen Verteilung der Messinformationen.

Ein klassisches Infrarot-Thermometer liefert typischerweise einen Temperaturwert für einen bestimmten Messpunkt. Eine Wärmebildkamera erzeugt dagegen ein thermisches Bild mit zahlreichen Messpunkten und macht dadurch die räumliche Verteilung sichtbar. ^[4]

Wer braucht eine Wärmebildkamera?

Eine Wärmebildkamera kann für unterschiedliche Berufsgruppen interessant sein. Entscheidend ist weniger die Berufsbezeichnung als die konkrete technische Fragestellung.

Für Bauunternehmen und Sanierungsbetriebe

Bei Bestandsgebäuden kann Thermografie eingesetzt werden, um thermische Auffälligkeiten zu untersuchen und Sanierungsmaßnahmen zu begleiten.

Für Energieberater und Gebäudetechniker

Thermografische Aufnahmen können zusätzliche Informationen über die Gebäudehülle liefern und dabei helfen, Auffälligkeiten gezielt zu untersuchen.

Für Elektriker und Elektrotechniker

Elektrische Anlagen können auf thermische Auffälligkeiten untersucht werden. Dadurch können potenziell kritische Bereiche gezielter geprüft werden.

Für Industrieunternehmen

In der Industrie kann Thermografie Bestandteil der Zustandsüberwachung und vorbeugenden Instandhaltung sein.

Für Facility Management

Bei der technischen Gebäude- und Anlagenbetreuung können thermografische Untersuchungen dabei helfen, Auffälligkeiten frühzeitig zu lokalisieren.

Für Sachverständige und Prüfer

Thermografische Aufnahmen können als Bestandteil einer technischen Untersuchung, Dokumentation oder Zustandsbewertung eingesetzt werden.

Entscheidend ist daher nicht nur die Frage: „Brauche ich eine Wärmebildkamera?“
Sondern: „Welches technische Problem möchte ich mit Thermografie untersuchen?“

Warum die richtige Interpretation entscheidend ist

Bei der Thermografie gibt es einen wichtigen physikalischen Zusammenhang: Materialien emittieren und reflektieren Infrarotstrahlung unterschiedlich.

Der sogenannte Emissionsgrad beschreibt vereinfacht, wie effizient eine Oberfläche Infrarotstrahlung abgibt. Gerade metallische, glänzende oder reflektierende Oberflächen können deshalb anspruchsvoll zu messen sein.

Für quantitative Temperaturmessungen müssen unter anderem Emissionsgrad, Reflexionen, atmosphärische Bedingungen und die Entfernung zum Messobjekt berücksichtigt werden. ^[2]

Wärmebildkamera in Österreich: Warum der Anwendungsfall entscheidend ist

In Österreich findet Thermografie in unterschiedlichen Bereichen Anwendung – vom Einfamilienhaus über Gewerbe- und Industriebauten bis hin zu technischen Anlagen.

Besonders interessant ist die Technologie dort, wo eine klassische Sichtprüfung an ihre Grenzen kommt. Ein Bauteil kann äußerlich unauffällig aussehen und trotzdem thermisch anders reagieren als erwartet.

Für die Gebäudethermografie bietet die aktuelle ÖNORM EN ISO 6781-1:2023 einen relevanten normativen Rahmen. Die Norm beschreibt allgemeine Verfahren für infrarotthermografische Dienstleistungen zur Erkennung von wärme-, luft- und feuchtebezogenen Unregelmäßigkeiten in Wohn-, Geschäfts-, öffentlichen und Spezialgebäuden. ^[3]

Damit wird deutlich: Professionelle Thermografie besteht nicht nur aus dem richtigen Kameramodell. Auch Messbedingungen, Qualifikation, Durchführung und Dokumentation spielen eine wichtige Rolle.

Fazit: Wärmebildkameras als Werkzeug für technische Inspektionen

Wärmebildkameras ermöglichen einen Blick auf thermische Vorgänge, die mit dem menschlichen Auge nicht sichtbar sind. Ihre Stärke liegt insbesondere darin, Temperaturverteilungen und thermische Auffälligkeiten räumlich darzustellen.

Dadurch kann Thermografie in zahlreichen Bereichen eingesetzt werden – von der Gebäudethermografie über elektrische Inspektionen bis hin zur industriellen Zustandsüberwachung und vorbeugenden Instandhaltung.

Gleichzeitig zeigt die technische Praxis, dass ein Wärmebild nicht automatisch eine fertige Fehlerdiagnose darstellt. Messbedingungen, Emissionsgrad, Reflexionen, Entfernung und weitere Einflussgrößen müssen bei der Interpretation berücksichtigt werden.

Für die Gebäudethermografie in Österreich bildet die ÖNORM EN ISO 6781-1:2023 einen relevanten normativen Rahmen. Professionelle Thermografie umfasst daher nicht nur die Aufnahme eines Wärmebildes, sondern auch eine fachgerechte Durchführung, Bewertung und Dokumentation. ^[3]

Nicht nur Wärme sichtbar machen – sondern thermische Auffälligkeiten erkennen, richtig einordnen und technisch bewerten.

Der eigentliche Wert einer Wärmebildkamera liegt deshalb nicht allein im erzeugten Bild. Entscheidend ist die Verbindung aus Messdaten, geeigneten Messbedingungen, Fachwissen und einer konkreten technischen Fragestellung.

Quellenverzeichnis

1. FLIR: How Do Thermal Cameras Work? Grundlagen der Infrarotbildgebung und Funktionsweise von Wärmebildkameras.
   FLIR – How Do Thermal Cameras Work?
2. FLIR: Choosing the Right Thermal Imager / Radiometry Informationen zu thermischer Bildgebung, Radiometrie, Emissionsgrad und Einflussfaktoren bei Temperaturmessungen.
   FLIR – Thermal Imager & Radiometry
3. Austrian Standards: ÖNORM EN ISO 6781-1:2023. Verhalten von Gebäuden – Feststellung von wärme-, luft- und feuchtebezogenen Unregelmäßigkeiten in Gebäuden durch Infrarotverfahren – Teil 1: Allgemeine Verfahren.
   Austrian Standards – ÖNORM EN ISO 6781-1:2023
4. FLIR: What's the Difference Between IR Thermometers and Thermal Cameras? Vergleich von Infrarot-Thermometern und Wärmebildkameras.
   FLIR – IR Thermometers vs. Thermal Cameras
